Résumé
ZGGS40-60 Le parafoudre modulaire est principalement Il est constitué de MOV, d'une enveloppe ignifuge et de composants métalliques, et est monté directement sur une carte de circuit imprimé (PCB), dotant de diverses fonctionnalités, notamment la protection contre le feu, les surintensités et la surchauffe, ainsi qu'une alarme donnée par télésignalisation. Il est principalement utilisé pour la protection contre les surtensions de type II et de type III dans les systèmes d'alimentation et de distribution basse tension en courant alternatif et en courant continu, ainsi que les équipements électriques.
Caractéristique
Il se caractérise par une dimension réduite, d'une capacité de décharge élevée, d'une réponse rapide, d'une absence de courant de suite.
Normes applicables
IEC 61643-11: 2011, EN 61643-11: 2012, UL1449 Ed.4
Environnement d’utilisation
|
Plage de température
|
-40 ℃～﹢85 ℃
|
|
Plage d’humidité relative
|
5 %～95 %
|
|
Altitude
|
-500 m～﹢3000 m
|
Spécifications techniques
|
Modèle
|
ZGGS40-60
|
|
SPD conformément à la norme IEC 61643-11: 2011
|
Class II
|
|
SPD conformément à la norme EN 61643-11: 2012
|
Type 2
|
|
Nombre de ports
|
1
|
|
Tension de fonctionnement continue maximale Uc
|
60 V AC
|
80 V DC
|
|
Courant de décharge nominal In (8/20 μs)
|
20 kA
|
|
Courant de décharge maximal Imax (8/20 μs)
|
40 kA
|
|
Fusible de secours maximal
|
80 A gL/gG
|
|
Niveau de protection contre la tension Up
|
500 V
|
|
Mode de connexion
|
Gamme à monter sur carte PCB et mise en parallèle
|
|
Mode d'installation
|
Gamme à monter sur carte PCB
|
|
Mode de protection
|
L (+) — N (-), L/N (+/-) —PE
|
|
Temps de réponse tA
|
≤ 25 ns
|
|
Indice de protection de l'enveloppe (code)
|
IP 20 (Après montage)
|
|
Scénarios d’application
|
À l’intérieur
|
|
Dimensions extérieures
|
32.5 mm×14 mm×26mm
|
|
Niveau ignifuge
|
UL94 V-0
|
Schéma du principe de circuit
Structure externe
dessin coté de construction

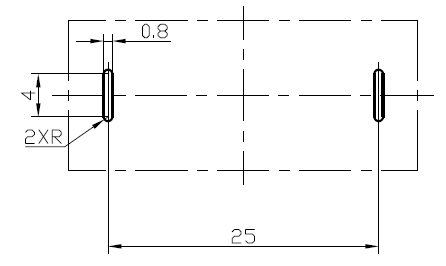

dessin de référence PCB pour les perçages
