| Modèle |
ZGSSD25T-1HY |
ZGSSD25T-2HY |
ZGSSD25T-3HY |
ZGSSD25T-4HY |
| SSD conformément à la norme NB/T 42150 |
Class Ⅰ, Class Ⅱ |
| Tension de fonctionnement nominale Ue |
230/400 V AC |
| Fréquence de fonctionnement |
50/60 Hz |
| Tension d’isolement nominale Ui |
690 V AC |
| Courant de décharge nominal In (8/20 μs) |
25 kA |
| Courant de décharge d'impulsion Iimp(10/350 μs) |
25 kA |
| Niveau de protection contre la tension Up |
1.5 kV |
| Courant d’action instantanée minimal Ii |
5 A |
| Courant d’action temporisée minimal Id |
 |
| Courant de coupure nominal en court-circuit Icn |
100 kA |
| Nombre de pôles |
1P |
2P |
3P |
4P |
| Section du fil conducteur en cuivre connecté à la borne |
Câble flexible : 1.5 mm2～25 mm2, Câble rigide : 1.5 mm2～35 mm2 |
| Section du conducteur en cuivre connecté à la borne de télésignalisation |
0.5 mm2～1.5 mm2 |
| Intensité du contact d'alarme de télésignalisation |
AC: 250 V/0.5 A, 125 V/1 A; DC: 30 V/0.1 A |
| Moment de torsion : borne de raccordement/interface de télésignalisation |
2.5 N•m /0.25 N•m |
| Système d’application |
TN, TT |
| Type d’installation |
Glissière de 35 mm (type TH 35, conformément à IEC/EN 60715) |

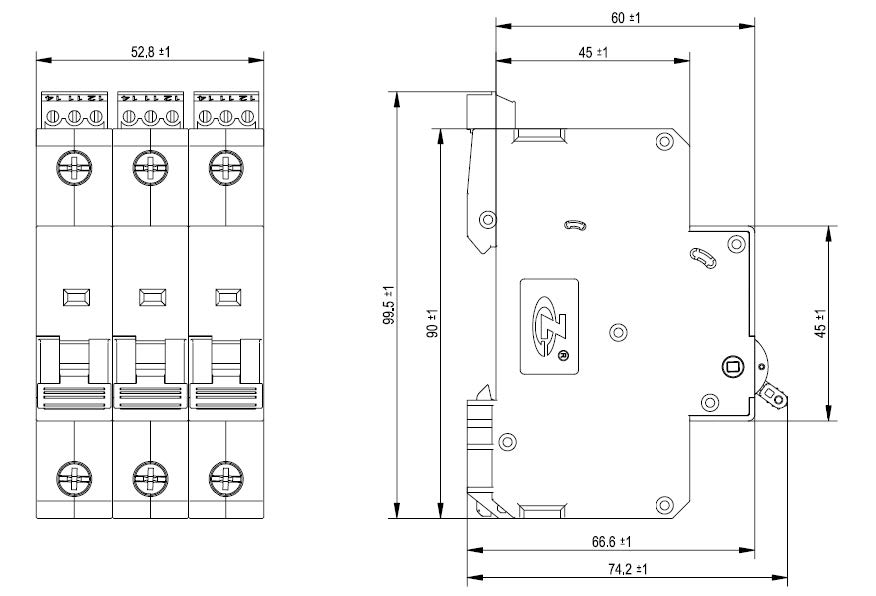

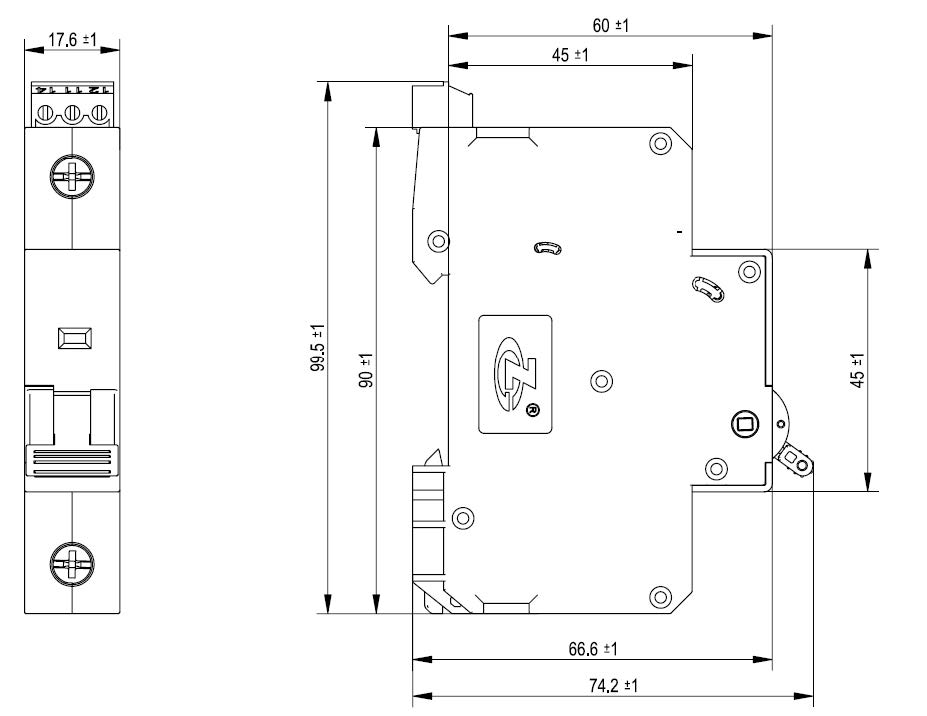

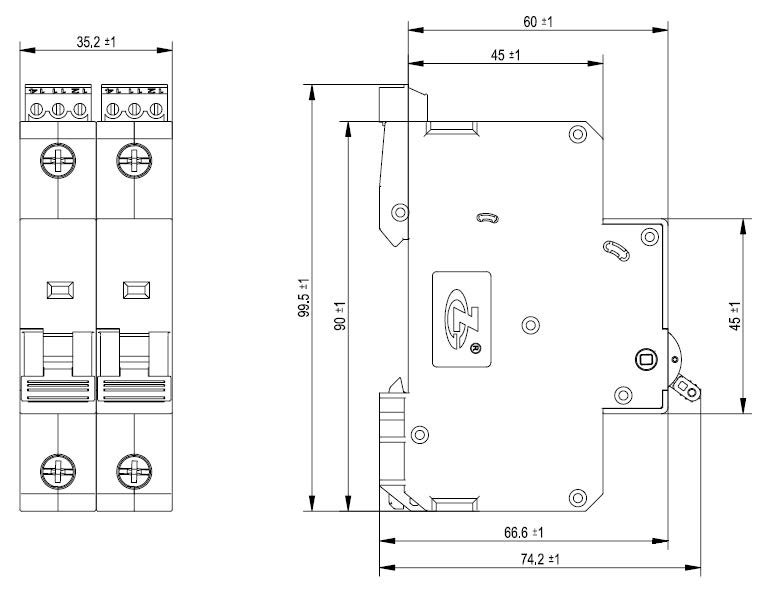

| Dimensions extérieures |
90 mm×17.6 mm×74.2 mm (Ne comprenant pas les dimensions de la télésignalisation) |
90 mm×35.2 mm×74.2 mm (Ne comprenant pas les dimensions de la télésignalisation) |
90 mm×52.8 mm×74.2 mm (Ne comprenant pas les dimensions de la télésignalisation) |
90 mm×70.4 mm×74.2 mm (Ne comprenant pas les dimensions de la télésignalisation) |
| Indice de protection de l'enveloppe |
IP20 |
| Indice d’inflammabilité de l’enveloppe |
UL 94 V-0 |
