Résumé

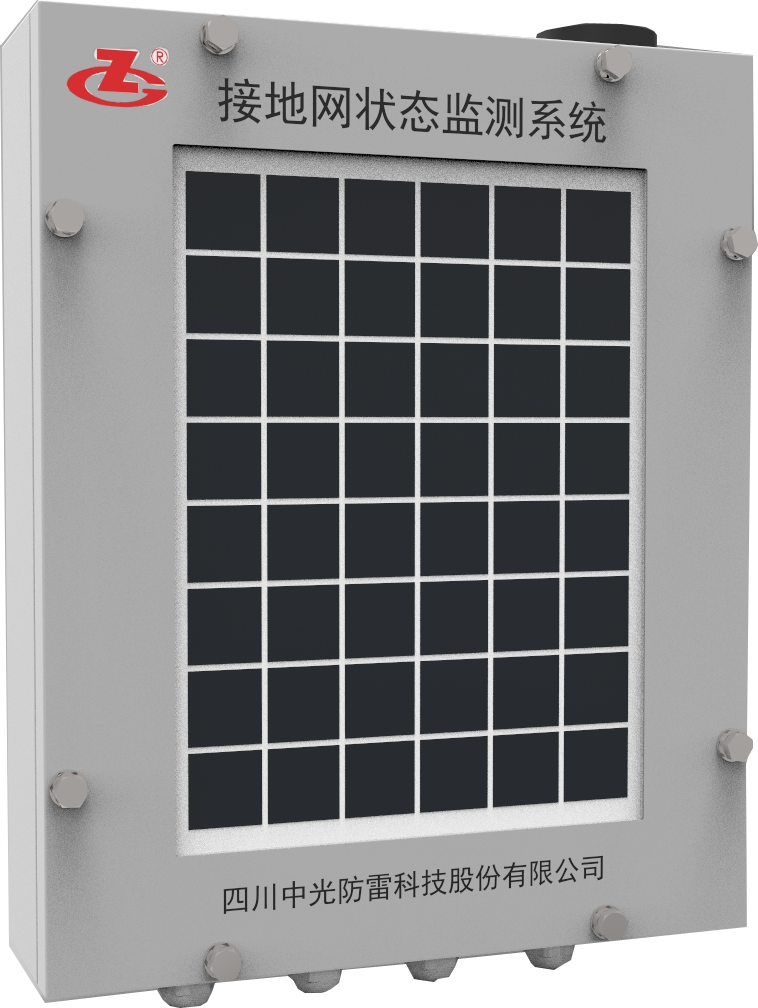

Le système est composé d'un appareil de surveillance, de panneaux solaires, de capteurs de température & d'humidité, ainsi que d'un logiciel de surveillance. Le matériau de l'enveloppe possède des propriétés de résistance aux températures extrêmes, à la corrosion, et est ignifuge, garantissant une surveillance en ligne à long terme avec une grande précision, une stabilité permanente et une haute fiabilité, adaptée à des environnements extérieurs et intérieurs. L'appareil de surveillance peut recevoir des instructions de la part du serveur, ajuster l'intervalle de surveillance et transmettre les données recueillies au serveur d'arrière-plan. Les rapports sont générés par le serveur d'arrière-plan, facilitant la sauvegarde des données historiques pour la consultation, l'impression et l'analyse.
Ce modèle est disponible pour les pylônes des lignes de transmission et les pylônes de communication, permet de surveiller automatiquement en ligne la résistance de mise à la terre des pylônes ainsi que la température et l'humidité du sol. Les données sont transmises au serveur d'arrière-plan via le réseau GPRS. En outre, les intervalles et les fréquences en termes de surveillance peuvent être définis en fonction des exigences du client.
Normes applicables
IEC 61010-4-3; IEC 61010-1; IEC 1010-2-31; IEC 61557-1,5; IEC 60529
Environnement d’utilisation
|
Batterie lithium-ion
|
5000 mAH, 7.4 V
|
|
Panneau solaire
|
5 W, 18V
|
|
Plage de température
|
-40℃～55℃
|
|
Plage d’humidité relative
|
≤ 80 %
|
|
Plage de pression et d'altitude
|
86kPa～106kPa
|
Configuration (standard)
|
Désignation
|
Quantité
|
Unité
|
Remarque
|
|
Moniteur
|
1
|
U
|
/
|
|
Électrode
|
2
|
U
|
/
|
|
Câble
|
1.5
|
U
|
AVR*4
|
|
Câble
|
1.5
|
U
|
AVR*2
|
|
Câble BVR
|
150
|
U
|
Rouge, bleu et noir, chacun de 50m
|
|
Capteur de température et d’humidité
|
1
|
Ensemble
|
/
|
|
Logiciel de service de surveillance
|
1
|
Ensemble
|
Un projet accompagné par un ensemble
|
|
Logiciel WEB
|
1
|
Ensemble
|
Un projet accompagné par un ensemble
|
Indicateurs de performance (spécifications techniques)
|
Fonction de surveillance
|
Échelle de mesure
|
Précision
|
Résolution
|
|
Résistance de mise à la terre
|
0.01Ω～20Ω
|
±2%rdg±3dgt (Résistance de mise à la terre auxiliaire 100Ω±5% tension par rapport au sol＜10 V)
|
0.01Ω
|
|
20Ω～200Ω
|
0.1Ω
|
|
200Ω～2000Ω
|
1Ω
|
Spécifications techniques
|
Fonctionnalités
|
Surveillance en temps réel de la résistance de mise à la terre des pylônes de transmission et des conditions de température et d'humidité du sol
|
|
Modalités de suivi
|
Mesure triphasée précise, mesure biphasée simple ; résistance de terre : méthode par inversion de polarisation du courant nominal, mesure du courant de surveillance 11 mA max., 128 Hz ; tension par rapport à la terre : redressement à valeur moyenne.
|
|
Mode de données
|
Valeur moyenne
|
|
Temps de surveillance
|
Résistance de mise à la terre : environ 120s (4 fois)
|
|
Fréquence de surveillance
|
Plus de 10 000 fois
|
|
Moyen de communication
|
Communication GPRS
|
|
Stockage des données
|
Les données de surveillance peuvent être enregistrées dans l'appareil, au maximum 100 données historiques, et peuvent être mises à jour de manière cyclique.
|
|
Transmission des données
|
À la fin de chaque surveillance, les données collectées sont transmises au serveur d'arrière-plan via GPRS.
|
|
Intervalle
|
Réglage possible, avec un intervalle de surveillance automatique entre 1 et 999 heures
|
|
Consommation de puissance
|
En veille : 25 mA Max
|
|
Surveillance : 650 mA Max
|
|
Transmettre les données : 1.42 A Max
|
|
Masse
|
Moniteur 3.5kg
|
|
Protection contre les surcharges
|
Lors de l'évaluation de la résistance de mise à la terre : E-P, E-Cle temps entre chaque port AC 280 V/3 seconde
|
|
Résistance d’isolement
|
10 Plus de 10 MΩ (entre le circuit et l'enveloppe 500 V)
|
|
Classe d'étanchéité
|
IP65
|
|
Classe de pollution
|
2
|
Structure externe
