Caractéristique
1. Il est résistant à la corrosion, non toxique, avec une longue durée de vie et est facile à installer.
2. Il est capable d'absorber et de retenir l'humidité, avec une faible résistance de mise à la terre (inférieure de 22%～40% à celle d'un piquet de terre constitué d'un tube d'acier de dimension équivalente).
3. La résistance ne croît pas après une impulsion de grande intensité. D'ailleurs, aucune dureté, ni fragilisation ou ni fissuration n'est observée.
4. Dans des régions à forte résistivité du sol, la mise à la terre permet une réduction significative de la résistance de mise à la terre.
5. La résistance de mise à la terre est peu affectée par les variations saisonnières, maintenant une stabilité à long terme.
Principe de Fonctionnement
Ce module de mise à la terre à faible résistance intègre une âme métallique, connecté au fil de terre de l'objet protégé, permettant au courant de décharge de se disperser rapidement dans le sol, obtenant ainsi une faible résistance de mise à la terre. Mécanisme : en élargissant la surface de diffusion du piquet de terre, la résistance de contact entre le piquet de terre et la couche de sol est réduite. D'ailleurs, avec une forte capacité d'absorption et de rétention d'humidité, la conductivité des matériaux du module est amplifiée.
Normes applicables
GB/T21698-2008
Spécifications Techniques
|

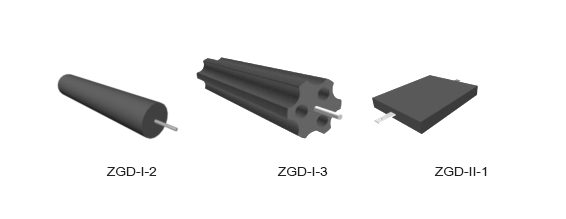

Modèle du produit
|
ZGD-I-2
|
ZGD-I-3
|
ZGD-II-1
|
|
Résistivité à température ambiante
|
≤0.1 Ω·m
|
≤0.1 Ω·m
|
≤0.1 Ω·m
|
|
Résistance de mise à la terre à la fréquence industriellea
|
7 Ω
|
4 Ω
|
6 Ω
|
|
Formule d'estimation de la résistance de mise à la terre à fréquence industrielle Rj
|
Rj≈0.18ρ
|
Rj≈0.11ρ
|
Rj≈0.16ρ
|
|
Dimensions extérieures
|
(Ф150×800) mm
|
(Ф260×1000) mm
|
(500×400×60) mm
|
|
Masse
|
23 kg
|
55 kg
|
20 kg
|
|
aRésistivité du sol, en adoptant la valeur typique pour la région de Chengdu 40 Ω·m。
|
