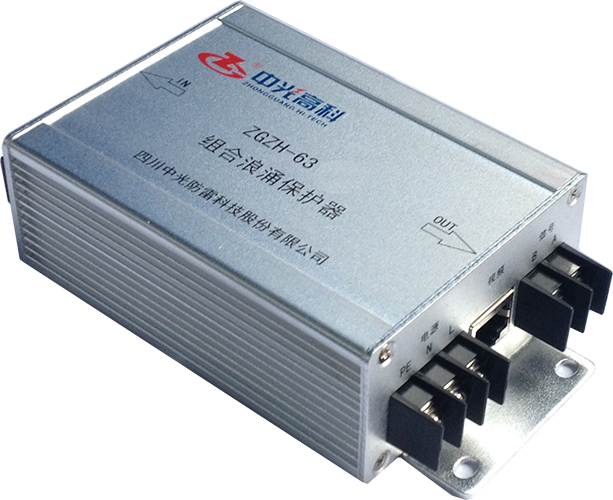

ZGZH-63(TY)
Résumé
Le présent produit combine la protection de l'alimentation électrique et la protection de signaux vidéo dans un ensemble. Avec une enveloppe métallique esthétique, il se caractérise par un montage et un câblage pratiques, et offre des priorités diverses, surtout la résistance à la corrosion, la rétention d'inflammabilité, le blindage électromagnétique et l'indication de défaillance. Les parafoudres pour le module d'alimentation sont configurés en mode monophasé en série, convenant aux dispositifs électroniques et électriques alimentés en courant alternatif 220 (50/60 Hz) , avec un courant de charge ne dépassant pas 4A. Le présent produit intègre la protection envers l'alimentation électrique, les signaux vidéo et les signaux de commande PTZ. Plus précisément, les parafoudres pour les signaux vidéo et les commandes PTZ sont respectivement adaptés à la protection des caméras et des dispositifs de commande PTZ. L'une broche d'un connecteur à trois bornes sert de PE (mise à la terre pour la protection contre la foudre).
Normes applicables
GB 18802.1-2002; GB/T18802.21-2004
|
Section alimentation
|
|
Tension de service
|
220 V AC
|
|
Tension de fonctionnement continue maximale
|
385 V AC
|
|
Courant de charge nominal
|
4 A
|
|
Courant de décharge nominal (8/20 μs)
|
10 kA
|
|
Courant de décharge maximal (8/20 μs)
|
20 kA
|
|
Tension limite (8/20 μs) 10 kA
|
≤ 1.2 kV
|
|
Mode de protection
|
L-PE
N-PE
|
|
Dimensions extérieures
|
138*76.5*40.5 mm
|
|
Masse
|
≤ 350 g
|
|
Section vidéo
|
|
Type de connexion
|
Connecteur RJ45
|
|
Broche protégée
|
1, 2; 3, 6
|
|
Tension de fonctionnement continue maximale
|
5 V
|
|
Débit de transmissio
|
100 Mbit/s
|
|
Perte d’insertion
|
≤ 1dB
|
|
Tension limite de choc (10/700 μs)
|
≤ 30 V
|
|
Tension limite de choc (1.2/50 μs); (8/20 μs)
|
L-L
|
600 V; 300 A
|
≤ 50 V
|
|
L-PE
|
6 kV; 3 kA
|
≤ 150 V
|
|
Capacité de tenue au choc (1.2/50 μs); (8/20 μs)
|
L-L
|
600 V; 300 A
|
|
L-PE
|
6 kV; 3 kA
|
|
SE-PE
|
10 kV; 5 kA
|
|
Section de contrôle de cardan
|
|
Type de connexion
|
Borne de raccordement
|
|
Broche protégée
|
A, B broche
|
|
Tension de fonctionnement continue maximale
|
8 V
|
|
Débit de transmissio
|
2 Mbit/s
|
|
Perte d’insertion
|
≤ 0.5 dB
|
|
Tension limite de choc (10/700 μs)
|
≤ 30 V
|
|
Tension limite de choc (1.2/50 μs) 10kA; (8/20 μs) 5kA
|
≤ 350 V
|
|
Capacité de tenue au choc (1.2/50 μs); (8/20 μs)
|
10 kV; 5 kA
|

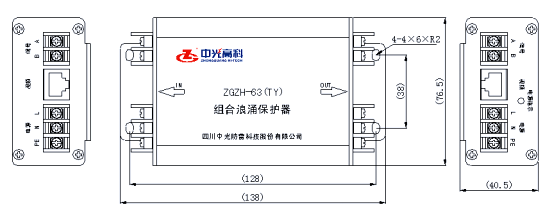

Structure externe
