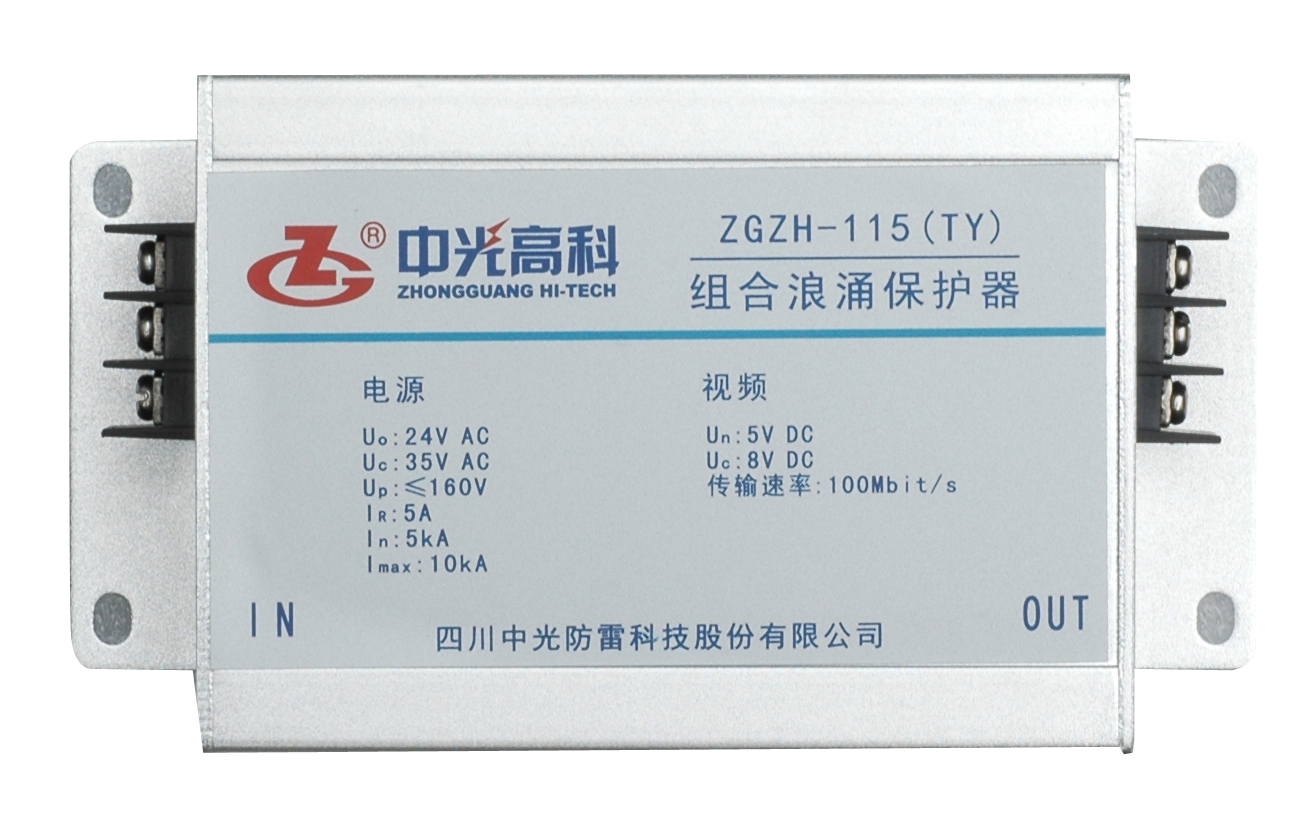

Le présent produit combine la protection de l'alimentation électrique et la protection de signaux vidéo dans un ensemble. Avec une enveloppe métallique esthétique, il se caractérise par un montage et un câblage pratiques, et offre des priorités diverses, surtout la résistance à la corrosion, la rétention d'inflammabilité, le blindage électromagnétique et l'indication de défaillance. Les parafoudres pour le module d'alimentation sont configurés en mode monophasé en série, convenant aux dispositifs électroniques et électriques alimentés en courant alternatif 24V, avec un courant de charge ne dépassant pas 5A. Les parafoudres pour les signaux vidéo s'adaptent à la protection de dispositifs (par exemple, les caméras). Le boîtier blindé de RJ45 et l'enveloppe de l'ensemble de produit constituent le SE (masse de signal), et qui sont mutuellement connectés.
Normes applicables
GB 18802.1-2011; GB/T 18802.21-2004
Spécifications techniques
|
Section alimentation
|
|
Tension de service
|
24 V AC
|
|
Tension de fonctionnement continue maximale
|
35 V AC
|
|
Courant de charge nominal
|
5 A
|
|
Capacité de résistance aux surtensions côté chargek
|
1 A
|
|
Courant de décharge nominal (8/20 μs)
|
5 kA
|
|
Courant de décharge maximal (8/20 μs)
|
10 kA
|
|
Niveau de protection contre la tension 8/20 μs
|
≤ 0.16 kV
|
|
Mode de protection
|
L1~PE
L2~PE
|
|
Dimensions extérieures
|
138*76.5*40.5 mm
|
|
Masse
|
≤ 350 g
|
|
Section vidéo
|
|
Type de connexion
|
Connecteur RJ45
|
|
Broche protégée
|
1, 2; 3, 6
|
|
Tension de service
|
5 V
|
|
Débit de transmissio
|
100 Mbit/s
|
|
Perte d’insertion
|
≤ 1 dB
|
|
Tension limite (8/20 μs)
|
L-L
|
≤ 30 V
|
|
Tension limite de choc (1.2/50 μs) kA; (8/20 μs) kA
|
L-L
|
600 V; 300 A
|
≤ 70 V
|
|
L-PE
|
5 kV; 2.5 kA
|
≤ 150 V
|
|
Capacité de tenue au choc (1.2/50 μs) kA; (8/20 μs) kA
|
L-L
|
600 V; 300 A
|
|
L-PE
|
5 kV; 2.5 kA
|
|
SE-PE
|
10 kV; 5 kA
|

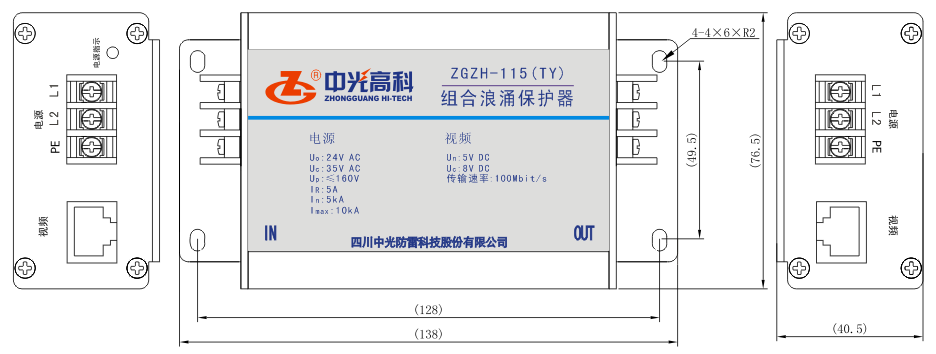

Structure externe
