ZGWJ1(TY)
Résumé
Le présent produit fournit une protection envers l'alimentation électrique et le signal, et convient pour la protection en toute sécurité sur les réseaux informatiques, les commutateurs réseau multimédia et les commutateurs intelligents dédiés aux couloirs dans les institutions, les écoles, les entreprises et les établissements d’intérêt public, ainsi que pour la sécurité des répartiteurs, des routeurs et des appareils similaires.
Un port en cascade standard est prévu, de sorte qu'il fournira une protection pour les 24 ports utilisateur.
Normes applicables
GB 18802.1-2002, GB/T18802.21-2004
Indicateurs techniques
|
Section alimentation
|
|
Tension de service
|
220 V
|
|
Tension de fonctionnement continue maximale
|
385 V
|
|
Courant de décharge nominal (8/20 μs)
|
5 kA
|
|
Courant de décharge maximal (8/20 μs)
|
10 kA
|
|
Tension limite (8/20 μs 10 kA)
|
≤ 1.4 kV
|
|
Mode de protection
|
L-PE; N-PE; L-N
|
|
Section signal
|
|
Tension de fonctionnement continue maximale
|
5 V
|
|
Débit de transmission
|
100 Mbit/s
|
|
Perte d’insertion
|
≤ 3 dB
|
|
Broche protégée
|
1, 2; 3, 6
|
|
Tension limite de choc (10/700 μs)
|
≤ 30 V
|
|
Tension limite de choc 1.2/50 μs (600 V); 8/20 μs (300 A)
|
L/L
|
≤ 50 V
|
|
Tension de décharge d'impulsion (1 kV/μs)
|
1, 2, 3, 6/PE
|
≤ 600 V
|
|
Capacité de tenue au choc
|
SE/PE
|
6 kV; 3 kA
|
|
L/L
|
600 V; 300 A
|
|
Type de connexion
|
Entrées
|
Connecteur RJ45
|
|
Sorties
|
Structure externe

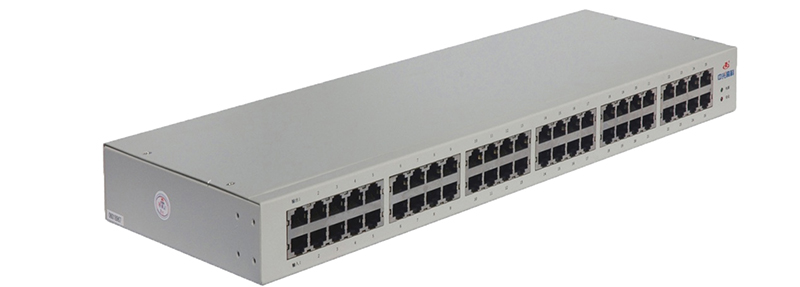

La protection utilise un boîtier standard 19 pouces pour une installation directe dans un rack.
Dimensions: 442 mm × 154 mm × 44 mm
Masse: 2.2 kg
