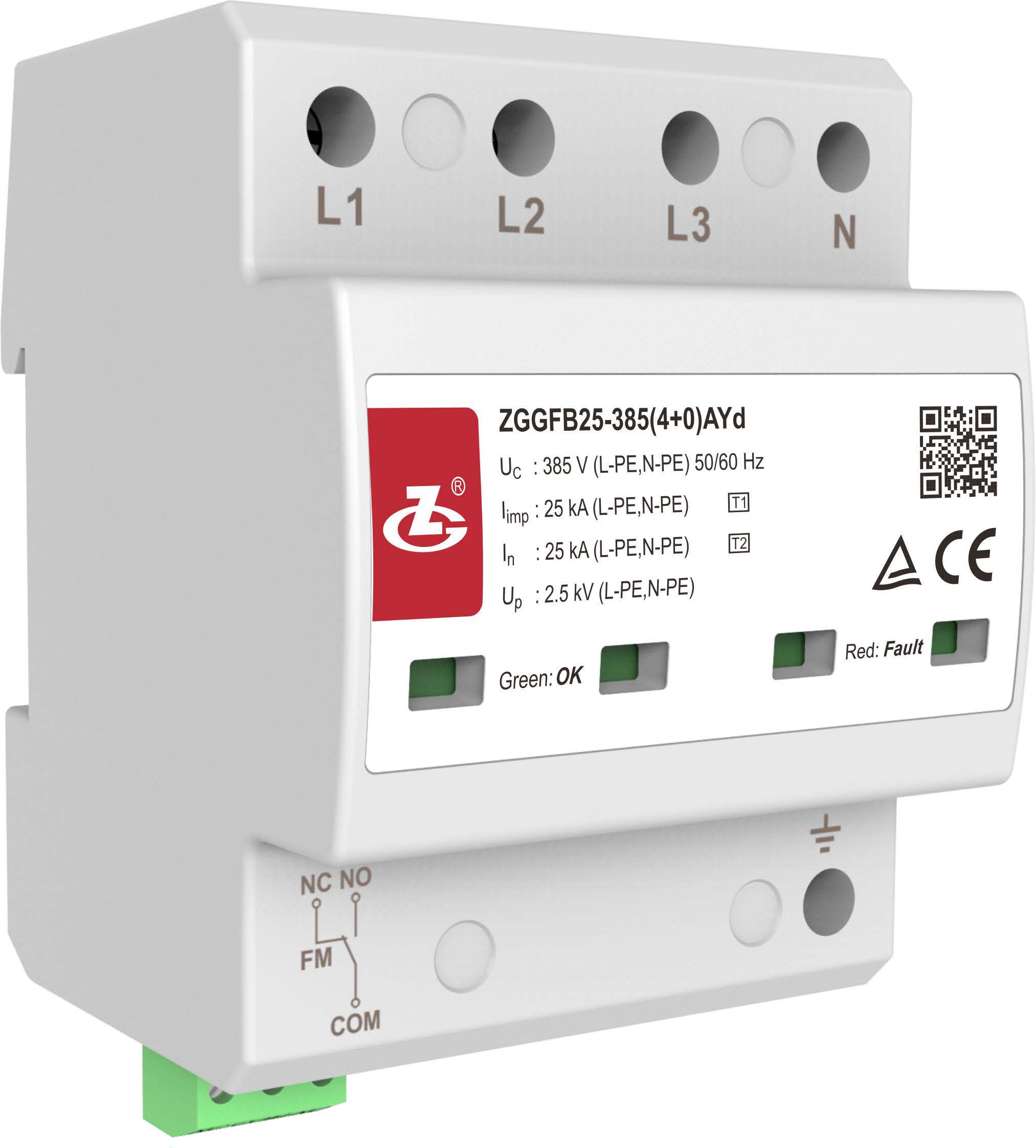

| 型式 |
ZGGFB25-385(1+1)AYd1 |
ZGGFB25-385(3+1)AYd1 |
ZGGFB25-385(3+1)AYd |
| サージ防護デバイス (SPD) は国家標準IEC 61643-1に基づく |
Class Ⅰ+ Class Ⅱ |
| サージ防護デバイス (SPD) は国家標準EN 61643-11に基づく |
Type 1+Type 2 |
| ポート数 |
1ポート |
| 配線方法 |
並列 |
| 保護対象システムのグリッド電圧 U0 (L-N 相電圧) |
230 V 50/60 Hz |
| 最大連続使用作動電圧 Uc |
385 V (L-N), 255 V (N-PE) 50/60 Hz |
| 低電圧システムタイプ |
TN, TT |
| 防護モード |
L-N, N-PE |
| 公称放電電流 In (8/20 μs) |
25 kA (L-N), 50 kA (N-PE) |
25 kA (L-N), 100 kA (N-PE) |
| インパルス衝撃放電電流 Iimp (10/350 μs) |
25 kA (L-N), 50 kA (N-PE) |
25 kA (L-N), 100 kA (N-PE) |
| 充電量 Q |
12.5 As (L-N), 25 As (N-PE) |
12.5 As (L-N), 50 As (N-PE) |
| 比エネルギー W/R |
156 kJ/Ω (L-N), 625 kJ/Ω (N-PE) |
156 kJ/Ω (L-N), 2500 kJ/Ω (N-PE) |
| 電圧保護レベル UP |
2.5 kV |
| 測定制限電圧 UL (at Iimp) |
≤ 1.0 kV (10 μs 後) |
| 定格続流遮断導通電流 Ifi |
3 kA (at 385 V a.c.) |
| 定格短絡電流 ISCCR |
3 kA |
| サージ衝撃耐性 (10/350 μs) |
12.5 kA (10 回,5 分間隔) |
| 応答時間 tA |
≤ 100 ns |
| 漏れ電流 |
≤ 1 mA |
| 残留電流 IPE |
≤ 1 mA |
| 一時的過電圧 (TOV) |
UT =442 V, tT =120 min |
| 応用シーン |
室内 |
| 設置方法 |
35 mm レール(TH 35 型,IEC/EN 60715 準拠) |
| 状態表示 |
オン:綠、オフ:赤 |
| 電源端子のクランプ可能な電線面積 |
6 mm2~25 mm2 多芯ケーブル |
| トルクトルク: 配線端子/遠隔信号インターフェース |
2.5 N·m/0.25 N·m |
| 遠隔信号配線パラメーター |
AC: 250 V/0.5 A, 125 V/1 A; DC: 30 V/0.1 A |
| 遠隔信号インターフェースのクランプ可能な電線面積 |
0.5 mm2~1.5 mm2 |
| 保存期間 |
2 年 |
| 品質保証期間 |
2 年 |
