概述
ZGXM-M1J-5c 產業用制御インターネット、RS485/422インターフェース、専用回線、自動制御・計装回線、データ回線、電話機器やファックスなどの機器の保護に使用されます。2段階保護方式を採用し、前段が電流を排出し、後段が電圧をクランプします。伝送回線が雷誘導やサージ衝撃を受けた場合、雷電流やサージ電流をサージ防護デバイスを通じて大地に放電し、雷やサージの過電圧を機器の許容範囲内にクランプするため、機器の安全を確保します。
特徴
この製品は高い放電容量、速い応答速度（ns）、オンラインホットプラグ机能、小型サイズ、低い保護レベルという特徴を持っています。端子接続方式を採用し、簡単に標準レールを設置できます。
執行標準
GB/T 18802.21
使用環境
| 温度範囲 |
-40 ℃～85 ℃ |
| 相対湿度範囲 |
≤90% ( 25℃ ) |
| 標高範囲 |
4000 m 以下 |
技術指標
| 型式 |
ZGXM-M1J-5c |
| 動作電圧 |
5 V |
| 最大連続使用作動電圧 |
6 VDC |
| 定格電流 |
1 A |
| 公称放電電流 8/20 μs |
10 kA |
| 総放電電流 8/20 μs |
20 kA |
| インパルス衝撃放電電流 10/350 μs |
2.5 kA |
| 電圧保護レベル (10/350 μs) |
線-線 |
≤26 V |
| 線-接地 |
≤40 V |
| 電圧保護レベル (1kV/ μs) |
線-線 |
≤11 V |
| 線-接地 |
≤11 V |
| 每线串联电阻 |
1.0 ohms |
| カットオフ周波数 |
100M Hz |
| 電気容量 |
≤30 pF |
| 保護対象フット |
1対のワイヤ（ 1, 2 ）, SE（ 4 ） |
| ハウジング材料 |
PBT |
| トルクトルク: 配線端子 |
0.5 Nm |
| カラー |
クールグレー |
| ハウジング保護レベル |
IP20 |
| 難燃グレード |
UL94 V-0 |

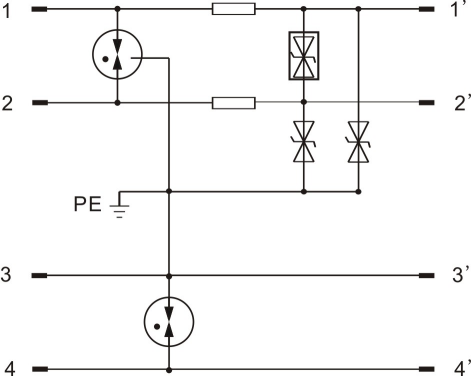

回路原理模式図

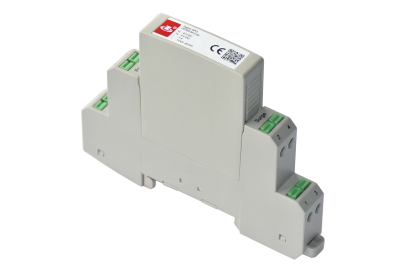

外観構造

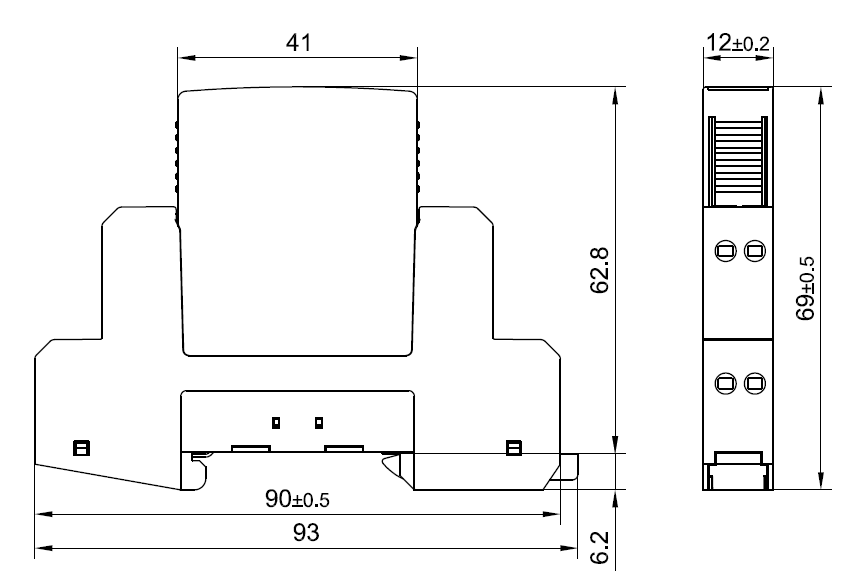

外形寸法: 93mm×69mm×12mm (縦× 横× 高さ)
