ZGLJ-B5

概述

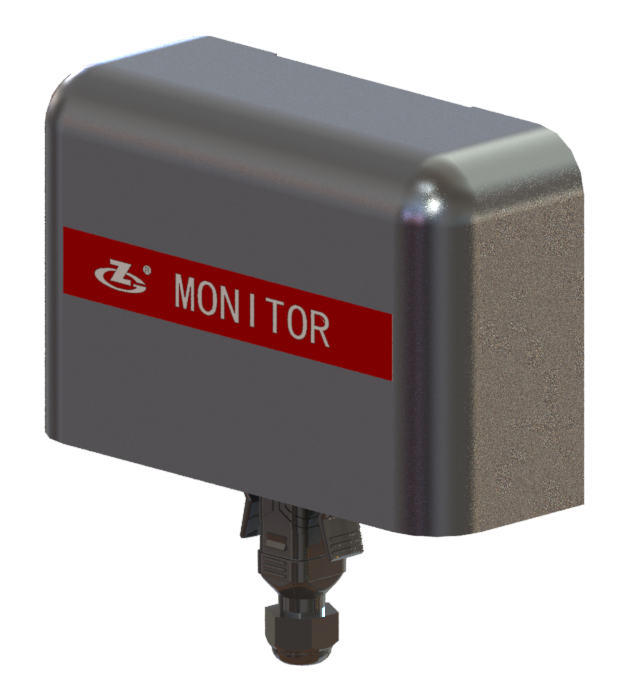

ZGLJ-B5 Il 雷電流センサー、データ処理ユニット、通信ユニットを統合した雷モニタリング装置で、永久強力磁石ブロックを通じてモニタリング装置を風力タービンのタワーバレル壁面に設置します。モニターは落雷電流波形を記録し、重要な落雷波形パラメーターを分析・取得し、内部メモリーに保存します。ユーザーはローカルWEBインターフェイスを通じてモニタリング情報を読み取るか、ModbusTCP/FTP/ IEC 60870-5-104プロトコルを通じてモニタリングデータを読み取ることができます。モニターはイーサネットインターフェースを採用し、データの読み取りと転送、PoE（LANケーブルで電力供給）を実現します。

特徴
1.落雷故障のリアルタイムなモニタリング: サージの発生時間、雷電流のピーク値、極性、回数、電流変化率、電荷量、比エネルギーをリアルタイムに記錄します。
2.大容量データストレージ: データ記録件数は最大200件となります。
3.データ通信: イーサネットインターフェースを採用し、Web管理インターフェイス/Modbus TCP/FTP/IEC 60870-5-104プロトコルによってデータのローカル・遠隔通信を達成します。
4.警報出力: 落雷カウントドライ接点信号出力インターフェイスを採用し、ユーザー制御システムに接続することができます。
5.シングルポートPOE電源: 1つのPOE（LANケーブルで電力供給）出力ポートがあり、最高出力は6.5Wとなります。内蔵のリチウムイオン電池があり、電源が切れると自動的に切り替わります。
6.装置状態モニタリング: 装置の作業状態と主要パラメーターをモニタリングします。例えば、収集チャネルの状態、通信状態、装置の作業温度などの状態とパラメーターをリアルタイムにモニタリングします。また、定期的な装置作業自己テスト機能を持ち、作業の有効性を確保します。
7.高信頼性: 精密な技術で設計された軽量な構造は多層絶縁防水材料を採用し、耐高温、耐振動、耐老化、耐腐食、耐塩水噴霧などの特性があり、過酷な環境でも正常な効能を維持できるという特徴があります。

使用環境

電源	PoE給電
温度範囲	-40 ℃ ～ 70 ℃
相対湿度範囲	≤ 95 %
大気圧	86 kPa ～ 106 kPa

製品構成（標準構成）

名称	数量	単位	備考
ZGLJ-B5 雷モニター	1	台	/
ZGPOW-5W POE 制御ボックス	1	個	/

性能パラメータ

プロジェクト	指標
モニタリング応用	直撃雷モニタリング
モニタリング内容	サージ電流発生時間、ピーク値、極性、回数、充電量、比エネルギー、サージ電流発生時間
雷ピークモニタリング範囲	250 kA
通信インターフェース	RJ45
通信プロトコル	Web 管理インターフェイス/Modbus TCP/FTP/IEC 60870-5-104 プロトコル
防水レベル	IP66
塩水噴霧防止設計	C5H
給電方式	POE
