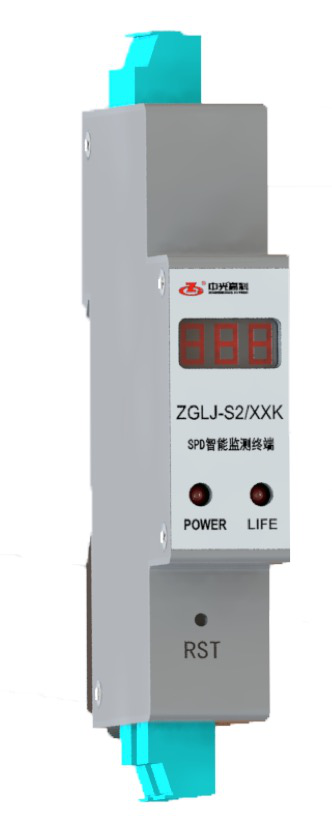

ZGLJ-S2 雷モニタリング

概述
ZGLJ-S2 スマートサージ防護デバイス（SPD）雷モニタリングモジュールとモニタリングサーバーソフトウェアで構成され、SPDの警報動作と警報動作時間、落雷回数、落雷振幅やSPD寿命警報をリアルタイムかつ正確に監視し、スマートSPD雷モニタリングモジュールによって監視されたリアルタイムのデータ情報を、RS485バスを通じてモニタリングサーバーソフトウェアに送信します。雷対策装置の有効性の評価を容易にし、モニタリング区域における雷対策の設計・改修の根拠を提供します。

特徴
1.装置はサージ防護デバイス（SPD）警報信号をモニタリングし、収集します。
2.装置はサージ電流のピーク、極性、回数と発生時間をモニタリングします。
3.装置はLEDディスプレイを搭載し、最新の落雷回数、劣化警報信号をリアルタイムに表示します。
4.装置はサージ防護デバイス（SPD）劣化傾向警報機能を持ち、LIFE警告灯によってSPD寿命警報を表示します。
5.装置は収集されたデータをRS485バスを通じて上位コンピューターに送信します。
6.上位コンピューターソフトウェアは落雷回数、落雷振幅、落雷極性、発生時間を表示します。
7.サージ防護デバイス（SPD）警報信号、警報発生時間をリアルタイムに表示します。
8.すべての装置の装置情報、作業状態の確認ができます。
9.すべての装置の遠隔配置ができます。

使用環境

プロジェクト	規定値
電源	DC: 12 V ±10%
温度範囲	-40 ℃～85 ℃
相対湿度範囲	≤95 %
大気圧	86 kPa～106 kPa

製品構成（標準構成）

名称	数量	単位	備考
ZGLJ-S2/XXK スマートサージ防護デバイス (SPD) モニタリングモジュール	1	個	/
雷電流センサー	1	個	置に応じてセンサーを選択
モニタリングサーバー	1	個	オプション
モニタリングサーバーソフトウェア	1	セット	1つのプロジェクトに1つ

ZGLJ-S2/XXK: 「XX」はスマートサージ防護デバイス（SPD）システムがモニタリングする最大サージ電流振幅（FS）を表します。例えば、スマートSPDモニタリングシステム「ZGLJ-S2/20K」は、最大モニタリングサージ電流振幅が20kAであることを表します。

性能パラメータ

プロジェクト	規定値
モニタリング応用	サージ防護デバイス（SPD）モニタリング、雷誘導モニタリング
モニタリング内容	サージ電流発生時間、ピーク値、極性、回数、断路器状態
最大測定振幅 (FS)	20kA~80kA （優先値: 20kA, 40kA, 60kA, 80kA ）
警報時間	年月日時分秒ミリ秒
サージ防護デバイス (SPD) 警告信号モニタリングチャネル	1個
通信方法	RS485 バス
ハウジング保護レベル	IP30
設置方法	DINレール取付型
動作電圧	DC: 9～12V
