ZGDJ-X1 分散型故障測位システム
概述
分散型故障測位システムは、従来の故障測位装置を変電所の二次側から線路に移動させ、故障電流進行波を直接取得し、故障電流進行波の複数の検出点を通して協調解析を実施し、最終的に故障位置を検出します。従来の故障記録・距離測定装置や進行波測位装置に比べ、より現実的な電流進行波を抽出し、線路運転状態情報を組み合わせて計算結果を補正することで、測位精度を大幅に向上させることができます。また、雷干渉については、このシステムは雷電流進行波の時間領域の情報をフルに活用し、極性とエネルギースペクトルをぞれそれ分析することで、落雷種類の効果的な識別を実現し、ターゲットを絞った雷対策計画の策定について運用部門にさらなる指導を与えることができます。
適用範囲: このシステムは故障区間と故障位置を迅速に特定し、故障修理時間を短縮し、電力供給の信頼性を大幅に向上させることで、故障による直接的・間接的な損失を低減することができます。35kV以上のすべての電圧レベルの送電線上のトリップ故障の間隔位置と的確な測位に適しています。

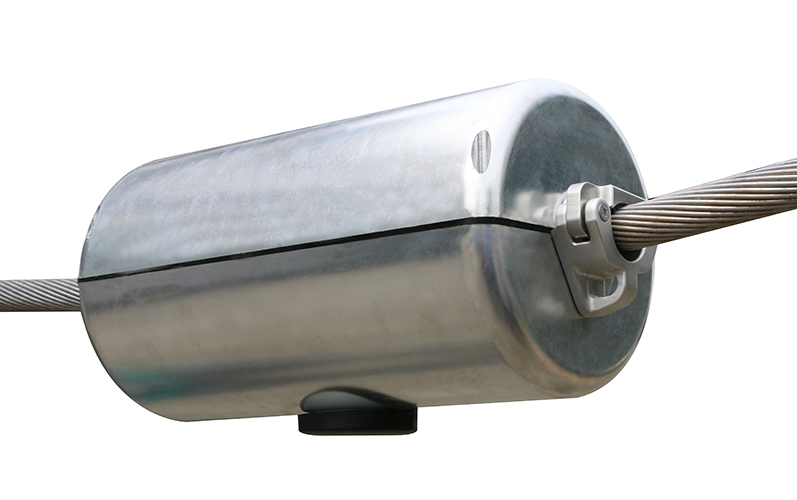

監視端末
監視端末は送電線路に分散して設置され、通常は20～30 kmごとに1セット設置され、送電線路の故障信号を収集します。
性能指標
| 測定精度 |
≤ ±300 M |
| 電線を通る許容長期負荷電流 |
≤ 1000 A |
| 起動電流 |
≥ 50 A |
| 故障区間測位の信頼性 |
＞ 99% |
| 落雷・非落雷故障識別精度 |
＞ 95% |
| 雷撃故障の性質識別精度 |
＞ 90% |
| リアルタイム性指標: 故障信号のアップロード時間 |
＜ 60 ss |
| データセンターモニタリング回線容量 |
＞ 10000 件 |
