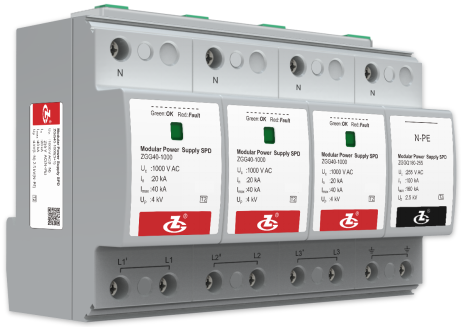

概述
ZGG40-1000(3+1) バスバーでバリスタモジュールサージ防護デバイスとガス入り放電管モジュールサージ防護デバイスを接続します，L-PEの防護保護モード を有します。この電源モジュールサージ防護装置サージ防護デバイスは低電圧交流配電システムに使用されます。交流電源とシステム機器の間に並列に接続され、外部（落雷、電磁波障害など）またはシステム内部（システムのスイッチング効果、誘導性負荷と容量性負荷の起動、停止など）のサージインパルスと機器への瞬時過電圧による損傷を効果的に防ぎます。
特徴
1. 高放電容量、低残留電圧を達成します。
2. 過熱保護機能があります。
3. 故障表示と集中遠隔信号警報ドライ接点があります。
4. ハウジングの保護レベルはIP 20、難燃グレードはUL 94 V-0です。
執行標準
IEC 61643-11: 2011; EN 61643-11: 2012
使用環境
| 温度範囲 |
-40 ℃～80 ℃ |
| 相対湿度範囲 |
5%～95% |
| 標高範囲 |
-500 m～﹢4000 m |
技術指標
| 型式 |
ZGG40-1000(3+1) |
| サージ防護デバイス（SPD）は国家標準IEC 61643-1に基づく |
Class Ⅱ |
| サージ防護デバイス（SPD）は国家標準EN 61643-11に基づく |
Type 2 |
| 最大連続使用作動電圧 Uc |
L-N: 1000 V AC; N-PE: 255 V AC |
| 公称放電電流 In (8/20 μs) |
L-N: 20 kA; N-PE: 100 kA |
| 最大放電電流 Imax (8/20 μs) |
L-N: 40 kA; N-PE: 160 kA |
| 電圧保護レベル Up |
L-N: 4 kV; N-PE: 2.5 kV; L-PE: 5.5 kV |
| 最大バックアップヒューズ |
80 A gL/gG |
| 配線方法 |
並列 |
| 漏れ電流 |
≤20 μA |
| 防護モード |
L-PE |
| 応答時間 tA |
≤100 ns |
| 配線端子に接続される銅線の断面積 |
多芯線: 1.5 mm2~25 mm2
単芯線: 1.5 mm2~35 mm2 |
| 遠隔信号インターフェースの最大配線面積 |
1.5 mm2 |
| 遠隔信号警告接点強度 |
AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A |
| トルクトルク: 配線端子/遠隔信号インターフェース |
2.5 N•m /0.25 N•m |
| ハウジング保護レベル (コード) |
IP 20 |
| 外形寸法 |
90 mm×144 mm×68 mm (遠隔信号端子含まれない) |
| 設置形式 |
35 mm 標准的なガイドレール |
| 難燃グレード |
UL94 V-0 |
回路原理模式図

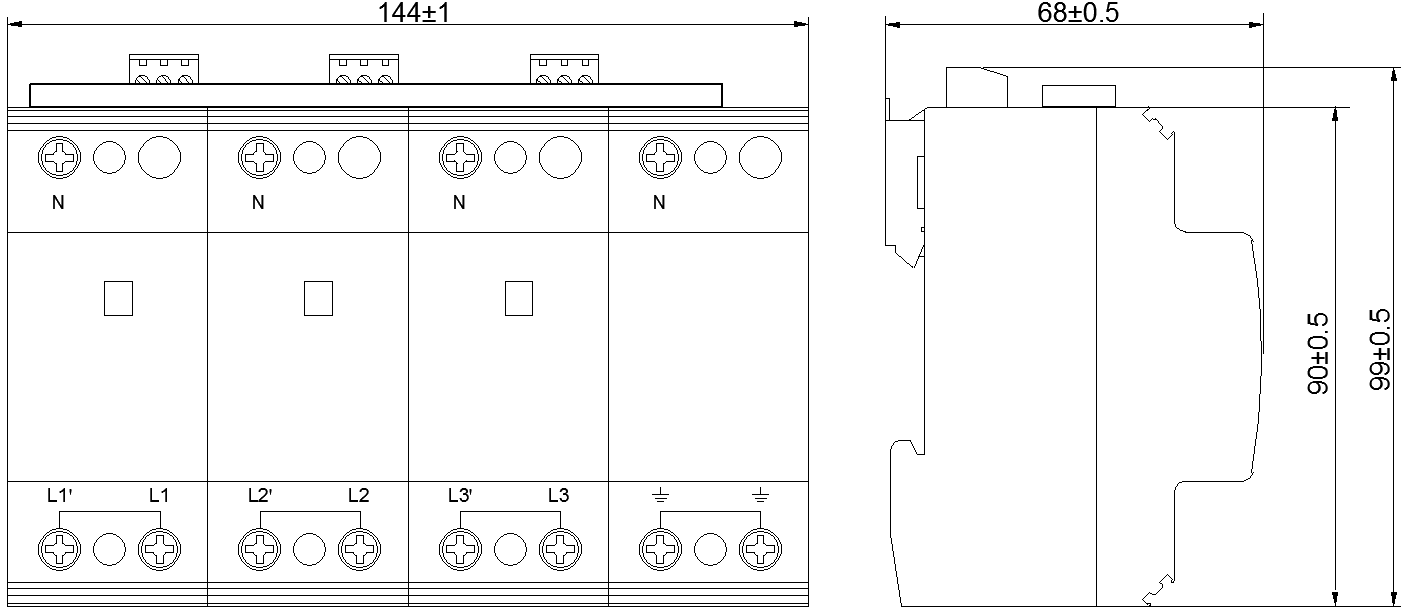

外観構造
