ZGG40-500(2+1)PV - 太陽光発電システム

概述
ZGG40-500(2+1)PV 直流電源システムまたは太陽光発電システムに並列接続され、太陽光発電所のインバーターの保護レベル2の保護デバイスとして使用されます。内蔵のバリスタを保護デバイスとして使用すると同時に、過熱や過電流防止用の安全解除機構を内蔵しています。これにより、製品が故障した際、直流アークを安全に消弧し、製品が燃えるなどの事故が起きないようにしています。サージがない場合、サージ防護デバイス（SPD）は高いインピーダンスを持っています。サージ電流と過電圧が発生すると、SPDは≦25nsの速度で応答し、インピーダンスを連続的に削減し、SPD両端の電圧を低いレベルに制限することで、雷過電圧（直撃雷過電圧、誘導雷過電圧など）、操作過電圧（電気装置内のあらゆるスイッチの操作、故障の開始・中止などによる過電圧）、一時的過電圧（低圧配電システムの故障、コンデンサーの作動、モーターのシャットダウンや起動などによる過電圧）による機器の損傷を防ぎます。

特徴
1. プラグインモジュールは逆プラグ防止機能。
2. 高放電容量、低残留電圧、高安全性と高信頼性を達成します。
3. 過熱保護機能があります。
4. 故障表示と集中遠隔信号警報ドライ接点があります。
5. ハウジングの保護レベルはIP 20、難燃グレードはUL 94 V-0です。

執行標準
EN 50539-11: 2013

使用環境

温度範囲	-40 ℃～80 ℃
相対湿度範囲	5%～95%
標高範囲	-500 m～﹢4000 m

技術指標

型式	ZGG40-500(2+1)PV
サージ防護デバイス (SPD) は国家標準EN 50539-11: 2013 に基づく	Type 2
過負荷特性モード	開回路モード
最大連続使用作動電圧 U_c	600 V DC
定格短絡電流 I_SCPV	1 kA
公称放電電流 I_n(8/20 μs)	20 kA
最大放電電流 I_max (8/20 μs)	40 kA
電圧保護レベル U_p	2.5 kV
残留電流 I_PE	DC: ≤ 20 μA; AC: ≤ 500 μA
配線方法	並列
防護モード	+ — -、+/- — PE
応答時間 t_A	≤25 ns
配線端子に接続される銅線の断面積	多芯線: 1.5 mm²~25 mm² 単芯線: 1.5 mm²~35 mm²
遠隔信号インターフェースの最大配線面積	1.5 mm²
遠隔信号警告接点強度	AC: 250 V/0.5 A 125 V/1 A DC: 30 V/0.1 A
トルクトルク: 配線端子/遠隔信号インターフェース	2.5 N•m /0.25 N•m
ハウジング保護レベル (コード)	IP 20
アプリケーションシステム	太陽光発電システム
外形寸法	90 mm×54 mm×67 mm (遠隔信号端子含まれない)
設置形式	35 mm 標准的なガイドレール
難燃グレード	UL94 V-0

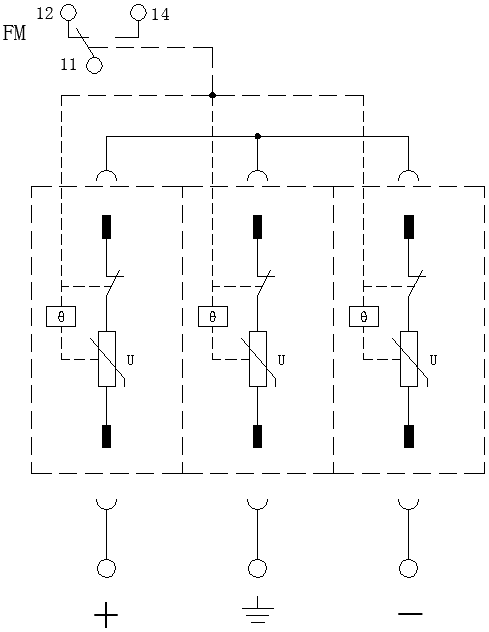

回路原理模式図
