概述
ZGGS40-60 金属酸化物バリスタ（MOV）、難燃性ハウジングと金属部品で構成された電源モジュールサージ防護デバイスは。プリント基板（PCB）オンボード方式を採用し、難燃性、過電流・過加熱保護などの機能を持っています。主に低電圧給電・配電システムと電力装置の保護レベル2・3のサージ防護デバイスとして使用されます。
特徴
小型サイズ、高い放電容量、速い応答速度、続流電流なし。
執行標準
IEC 61643-11: 2011; EN 61643-11: 2012
使用環境
| 温度範囲 |
-40 ℃～85 ℃ |
| 相対湿度範囲 |
5%～95% |
| 標高範囲 |
-500 m～﹢3000 m |
技術指標
| 型式 |
ZGGS40-60 |
| サージ防護デバイス (SPD )は国家標準IEC 61643-11:2011に基づく |
Class II |
| サージ防護デバイス (SPD) は国家標準EN 61643-11: 2011に基づく |
Type 2 |
| ポート数 |
1 |
| 最大連続使用作動電圧 Uc |
60 V AC |
80 V DC |
| 公称放電電流 In (8/20 μs) |
20 kA |
| 最大放電電流 Imax (8/20 μs) |
40 kA |
| 最大バックアップヒューズ |
80 A gL/gG |
| 電圧保護レベル Up |
500 V |
| 配線方法 |
PCB搭載並列 |
| 設置方法 |
PCB搭載 |
| 防護モード |
L ( + ) — N ( - ), L/N ( +/- ) — PE |
| 応答時間 tA |
≤ 25 ns |
| ハウジング保護レベル (コード) |
IP 20（設置後） |
| 応用シーン |
屋内 |

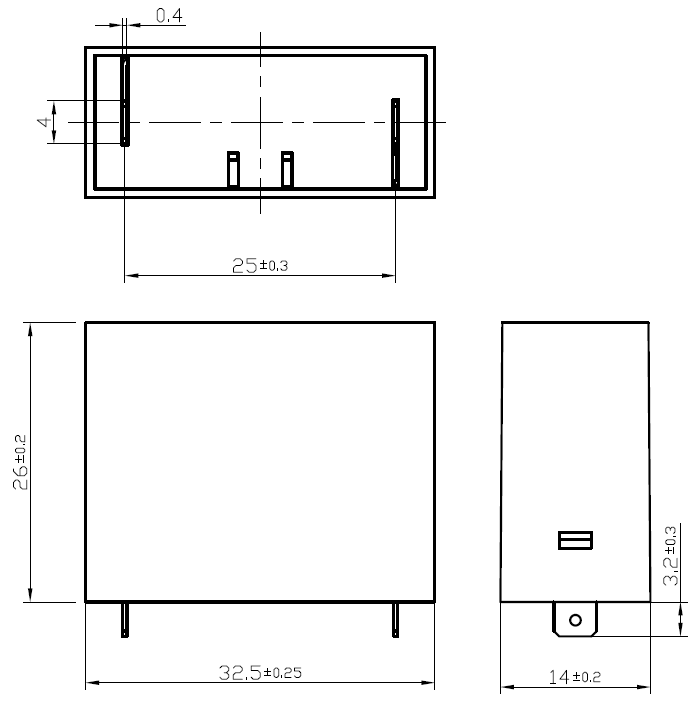

| 外形寸法 |
32.5 mm×14 mm×26mm |
| 難燃グレード |
UL94 V-0 |

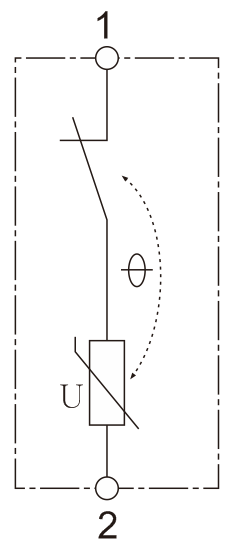

回路原理模式図
