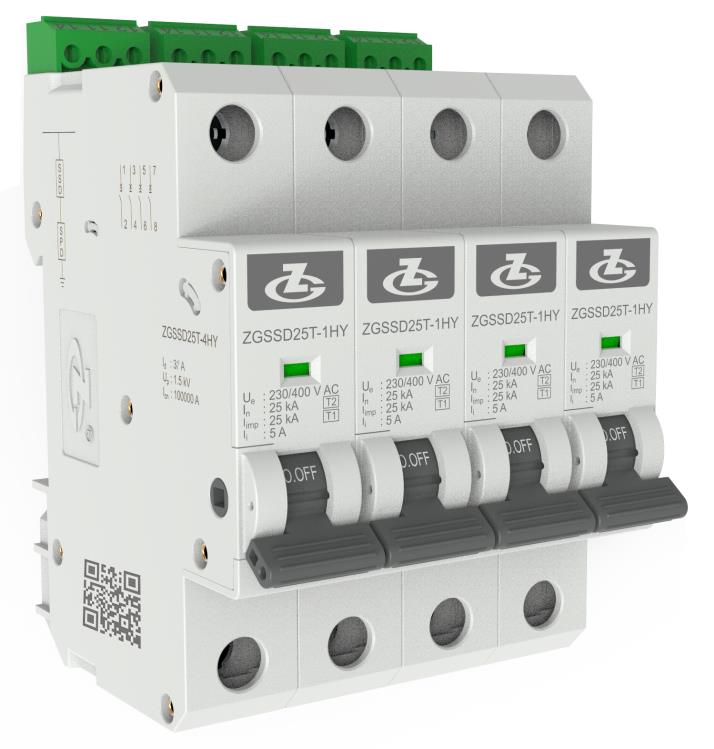

ZGSSD25T-HY - 低圧サージ防護デバイス専用保護装置（SSD）

ZGSSD25T-HY

概要
ZGSSD25T-1HY低圧サージ防護デバイス専用保護装置 (SSD) は、低圧電源システム用のサージ防護デバイス (SPD) の外部遮断装置です。保護対象SPDの設置位置で想定されるサージ電流に耐え、SPD故障による商用周波数過電流を遮断します。また、商用周波数の小電流に対する動作特性を備えています。SSDは電圧制限型SPDと直列に接続して使用することで、サージ電流と商用周波数による過電流を効果的に識別します。サージ電流時にはトリップせず、商用周波数の小電流時には迅速にトリップするため、商用周波数による小電流故障時にSPDの発火を効果的に防止します。さらに、商用周波数による過電流が大きいほど、トリップ速度は速くなります。遠隔信号端子を内蔵しており、SSDの動作状態をリアルタイムで出力できます。

特徴
1.サージ電流と商用周波数電流の特性差に基づき、SSDを通過する電流の選択的通過・遮断を実現します。
2.瞬時最小動作電流 5 A。
3.内蔵の遠隔信号端子現場のリアルタイム状態を遠隔制御室に送信し、瞬時の作動状態フィードバックを実現します。
4.本体にはハンドルの開閉状態を示すインジケーター窓 (「閉」は赤、「開」は緑) を備えています。

技術データ
使用環境

温度範囲	-40℃~+85℃
相対湿度範囲	5%~95%
標高範囲	-500m~+4000m

技術指標

型式	ZGSSD25T-1HY	ZGSSD25T-2HY	ZGSSD25T-3HY	ZGSSD25T-4HY
NB/T 42150に準拠したSSD	Class Ⅰ, Class Ⅱ
定格動作電圧 U_e	230/400 V AC
動作周波数	50/60 Hz
定格絶縁電圧 U_i	690 V AC
公称放電電流 I_n (8/20 μs)	25 kA
インパルス衝撃放電電流 I_imp (10/350 μs)	25 kA
電圧保護レベル U_p	1.5 kV
瞬時最小動作電流 I_i	5 A
遅延動作時の最小動作電流 I_d
定格短絡容量 I_cn	100 kA
極数	1P	2P	3P	4P
配線端子に接続される銅線の断面積	撚線：1.5 mm²～25 mm²，単線：1.5 mm²～35 mm²
遠隔信号配線端子に接続される銅線の断面積	0.5 mm²～1.5 mm²
遠隔信号警告接点強度	AC: 250 V/0.5 A, 125 V/1 A; DC: 30 V/0.1 A
トルクトルク: 配線端子/遠隔信号インターフェース	2.5 N•m /0.25 N•m
アプリケーションシステム	TN, TT
設置形式	35mmガイドレール (TH 35型、IEC/EN 60715に準拠)
外形寸法	90 mm×17.6 mm×74.2 mm (遠隔信号端子を除く)	90 mm×35.2 mm×74.2 mm (遠隔信号端子を除く)	90 mm×52.8 mm×74.2 mm (遠隔信号端子を除く)	90 mm×70.4 mm×74.2 mm (遠隔信号端子を除く)
ハウジング保護レベル	IP20
外壳阻燃等级	UL94 V-0

回路原理模式図

ZGSSD25T-1HY

ZGSSD25T-2HY

ZGSSD25T-3HY

ZGSSD25T-4HY

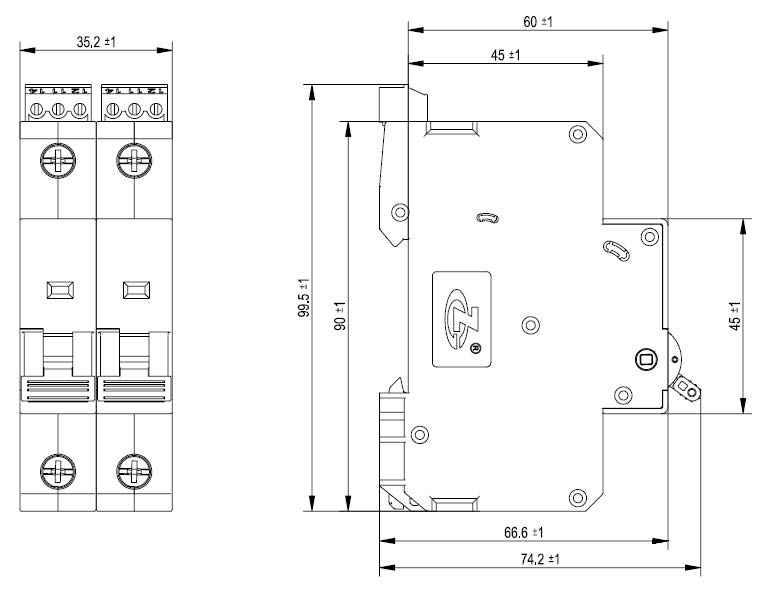

外観構造

ZGSSD25T-1HY

ZGSSD25T-2HY

ZGSSD25T-3HY

ZGSSD25T-4HY
