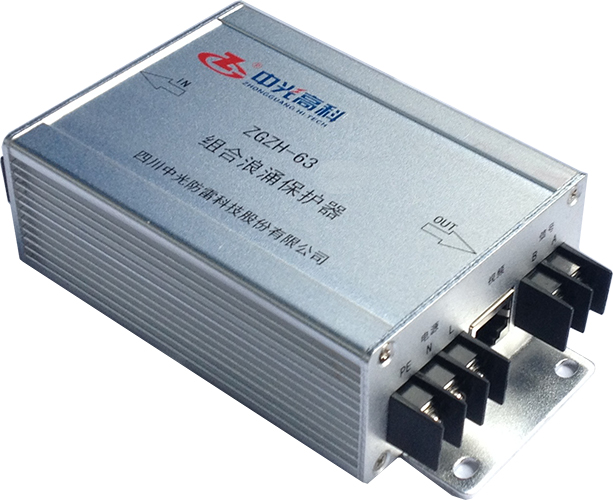

ZGZH-63(TY)
概述
この製品は電源と映像信号の保護機能を統合し、金属製ハウジングを採用し、外観が美しく、取り付けと配線が簡単で、防錆、難燃、電磁シールド、故障表示などの機能を備えています。電源は単相交流接続方式で、220（50/60Hz）、負荷電流4A以下の各種電子・電気機器に適しています。この製品は電源、映像信号、PTZ（パン・チルト・ズーム）制御信号の保護機能を統合するもので、映像信号とPTZ制御信号はそれぞれカメラとPTZ制御機器の保護に適しています。3端子の1つがPE（雷対策用接地）です。
執行標準
GB 18802.1-2002; GB/T18802.21-2004
| 電源部 |
| 動作電圧 |
220 V AC |
| 最大連続使用作動電圧 |
385 V AC |
| 定格負荷電流 |
4 A |
| 公称放電電流 8/20 μs |
10 kA |
| 最大放電電流 8/20 μs |
20 kA |
| 制限電圧 8/20 μs 10 kA |
≤ 1.2 kV |
| 防護モード |
L-PE; L-PE |
| 外形寸法 |
138*76.5*40.5 mm |
| 質量 |
≤ 350 g |
| 映像部 |
| 接続方法 |
RJ45コネクター |
| 保護対象フット |
1, 2; 3, 6 |
| 最大連続使用作動電圧 |
5 V |
| 伝送速度 |
100 Mbit/s |
| 挿入損失 |
≤ 1 dB |
| 衝撃制限電圧 10/700 μs |
≤ 30 V |
| 衝撃制限電圧 1.2/50 μs; 8/20 μs |
L-L |
600 V; 300 A |
≤ 50 V |
| L-PE |
6 kV; 3 kA |
≤ 150 V |
| 衝撃耐性 1.2/50 μs; 8/20 μs |
L-L |
600 V; 300 A |
| L-PE |
6 kV; 3 kA |
| SE-PE |
10 kV; 5 kA |
| 雲台制御部 |
| 接続方法 |
配線端子 |
| 保護対象フット |
A, B フット |
| 最大連続使用作動電圧 |
8 V |
| 伝送速度 |
2 M bit/s |
| 挿入損失 |
≤ 0.5 dB |
| 衝撃制限電圧 10/700 μs |
≤ 30 V |
| 衝撃制限電圧 1.2/50 μs; 10 kV; 8/20 μs; 5 kA |
≤ 350 V |
| 衝撃耐性 1.2/50 μs; 8/20 μs |
10 kV; 5 kA |

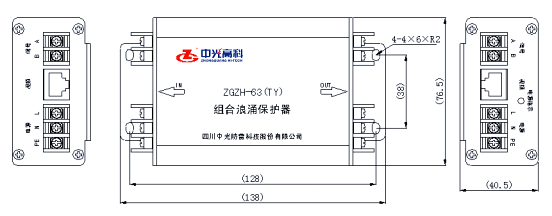

外観構造
