개요
ZGXM-M1J-5c 산업 제어 통신 네트워크, RS485/422 인터페이스, 전용선, 자동 제어 및 계측 회로, 데이터 라인, 전화기 및 팩스 등의 장비를 보호하는 데 사용됩니다. 2단계 보호 방식을 채택하여, 1단계에서는 전류를 방전하고, 2단계에서는 전압을 클램핑합니다. 전송 라인이 낙뢰 유도 전류 및 서지에 노출될 경우, 보호 장치는 인하도선을 통해 낙뢰 및 서지 전류를 대지로 방전시키고, 낙뢰 및 서지 과전압을 장비 허용 범위 내로 클램핑하여 장비의 안전을 보장합니다.
특징
본 제품은 대전류 처리 능력이 우수하고, 응답 속도가 빠르며(ns), 온라인 핫스왑 기능을 지원하고, 크기가 작아 설치가 용이합니다.,보호 레벨이 낮은 것이 특징입니다. 단자대 연결 방식을 채택하고 표준 DIN 레일에 쉽게 장착할 수 있으며.
적용 기준
GB/T 18802.21
사용 환경
| 온도 범위 |
-40 ℃～85 ℃ |
| 상대 습도 범위 |
≤90% (25℃) |
| 해표고도 |
~을 초과하지 않음 4000 m |
기술 지표
| 모델명 |
ZGXM-M1J-5c |
| 작동 전압 |
5 V |
| 최대연속사용전압 |
6 VDC |
| 정격 전류 |
1 A |
| 정격 방전 전류 8/20 μs |
10 kA |
| 총 방전 전류 8/20 μs |
20 kA |
| 임펄스전류 10/350 μs |
2.5 kA |
| 전압보호레벨 (10/350 μs) |
선-선 |
≤ 26 V |
| 선-접지 |
≤ 40 V |
| 전압보호레벨 (1kV/ μs) |
선-선 |
≤ 11 V |
| 선-접지 |
≤ 11 V |
| 선당 직렬 저항 |
1.0 ohms |
| 차단 주파수 |
100M Hz |
| 정전용량 |
≤ 30 pF |
| 보호 대상 핀 |
1 쌍 선 (1, 2), SE (4) |
| 외함 재질 |
PBT |
| 토크: 단자 |
0.5 Nm |
| 색상 |
콜드 그레이 |
| 외함 보호등급 |
IP20 |
| 난연 등급 |
UL94 V-0 |

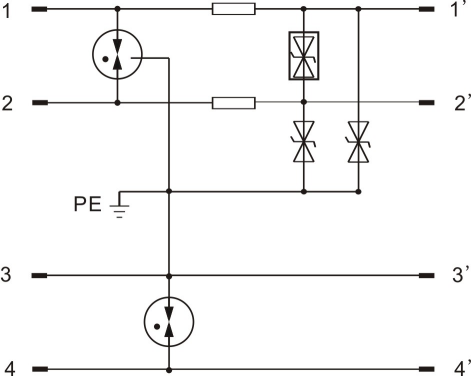

회로 원리 개요도

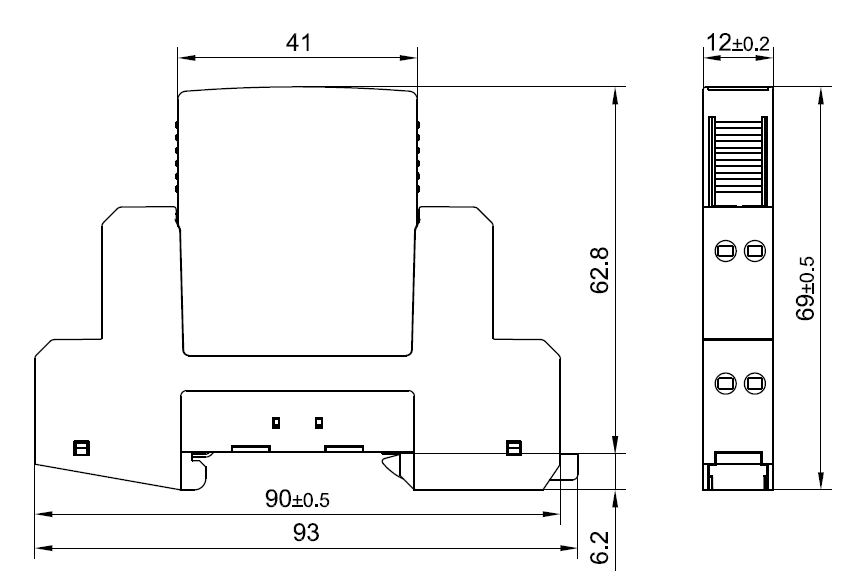

외형 구조
외형 치수 : 93mm×69mm×12mm（장 × 폭 × 높이)
