개요
ZGXL-MZ2J-5b 산업 제어 통신 네트워크, RS485/422 인터페이스, 전용선, 자동 제어 및 계측 회로, 데이터 라인, 전화기 및 팩스 등의 장비를 보호하는 데 사용됩니다. 2단계 보호 방식을 채택하여, 1단계에서는 전류를 방전하고, 2단계에서는 전압을 클램핑합니다. 전송 라인이 낙뢰 유도 전류 및 서지에 노출될 경우, 보호 장치는 인하도선을 통해 낙뢰 및 서지 전류를 대지로 방전시키고, 낙뢰 및 서지 과전압을 장비 허용 범위 내로 클램핑하여 장비의 안전을 보장합니다.
특징
본 제품은 대전류 처리 능력이 우수하고, 응답 속도가 빠르며(ns), 보호 레벨이 낮은 것이 특징입니다. 단자대 연결 방식을 채택하고 표준 DIN 레일에 쉽게 장착할 수 있으며,
적용 기준
GB/T 18802.21
사용 환경
| 온도 범위 |
-40 ℃～85 ℃ |
| 상대 습도 범위 |
≤90% (25℃) |
| 해표고도 |
~을 초과하지 않음4000 m |
| 보관 가능 기한 |
24 mois |
| 습도 민감도 등급 |
비민감 |
| 정전기 민감도 등급 |
비민감 |
기술 지표
| 모델명 |
ZGXL-MZ2J-5b |
| 작동 전압 |
5 V |
| 정격 전류 |
450 mA |
| 정격 방전 전류 8/20 |
5 kA |
| 최대 방전 전류 8/20 |
10 kA |
| 제한 전압 8/20 μs 5 kA |
1μs 이후 ≤ 15 V |
| 서지 전압 충격 10/700 μs |
6 kV |
| 서지 전압 충격 1.2/50 μs |
6 kV |
| 보호 대상 핀 |
2 쌍 선 (1, 5; 7, 11) |
| 외함 재질 |
PBT |
| 토크: 단자 |
0.5 Nm |
| 색상 |
콜드 그레이 |
| 외함 보호등급 |
IP20 |
| 난연 등급 |
UL94 V-0 |
| 중량 |
< 80 g |
| 품질 보증 기간 |
24 월 |

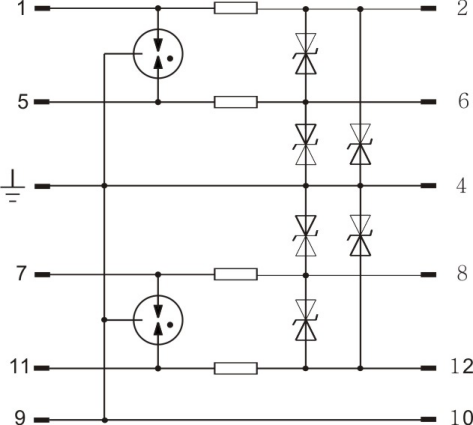

회로 원리 개요도

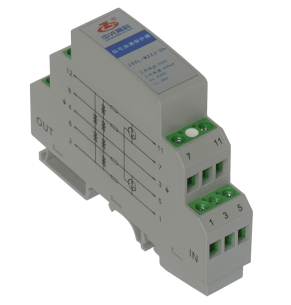

외형 구조

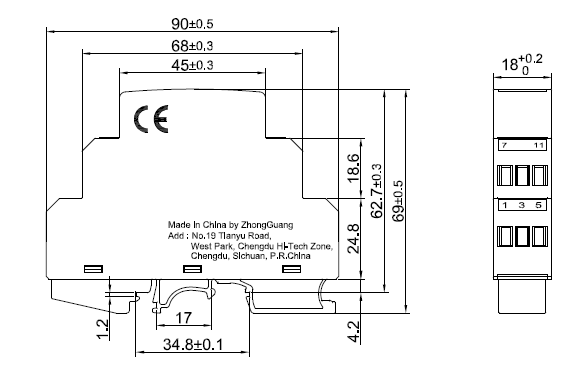

외형 치수 : 90mm×69mm×18mm（장 × 폭 × 높이)
| 입력단(서지단) |
1 |
5 |
7 |
11 |
| 출력단(기기단) |
2 |
6 |
8 |
12 |
| PE(뢰지) |
3、4 |
