개요

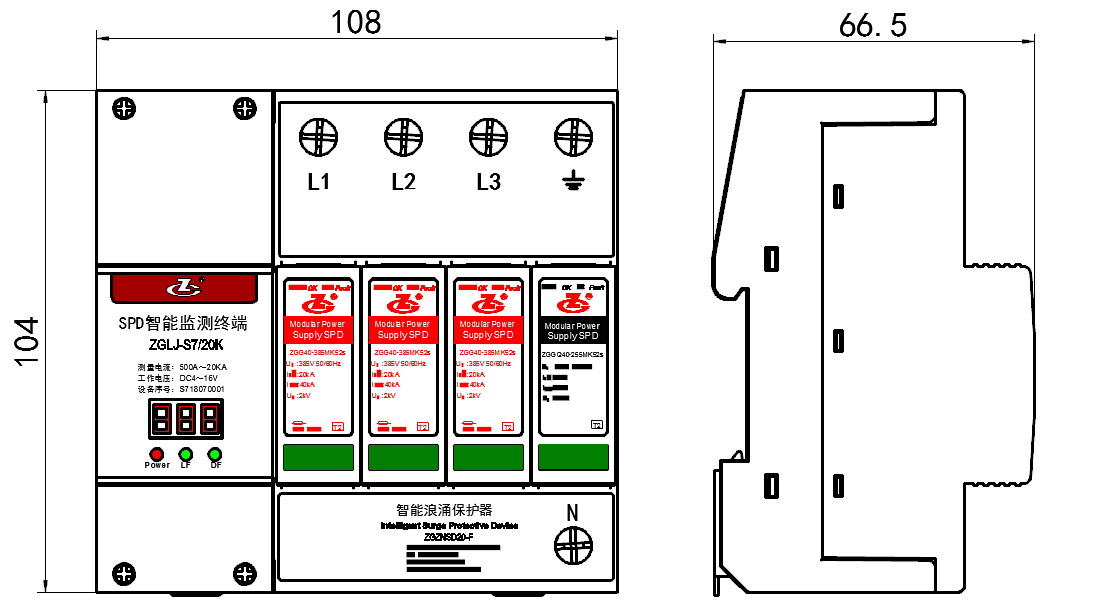

ZG 에서 자체 개발 및 생산한 본 제품은 고도 자동화 및 원격 모니터링이 가능한 고성능·고지능형 서지보호장치로, SPD(서지보호장치), 모니터링 모듈, 낙뢰 전류 및 누설 전류 센서가 통합된 일체형 제품입니다. SPD(서지보호장치)의 동작 상태 및 파라미터를 장비 버스 또는 네트워크를 통해 실시간으로 감시 단말기에 전송함으로써, 운영자는 해당 SPD(서지보호장치)의 상태와 값을 실시간으로 파악하고 이상 발생 시 신속하게 유지보수할 수 있어 시스템의 안전하고 원활한 운용을 보장합니다.
적용 기준
IEC 61643-11: 2011; EN 61643-11: 2012; UL 1449 Ed.4
작동 원리
서지 충격이 발생하면, 서지 전류는 상선을 통해 장비에 유입됩니다. 장비 내 낙뢰 전류 센서는 서지 전류 신호를 수집하고, 신호 조정, A/D 변환, 알고리즘 처리 등을 통해 SPD(서지보호장치) 작동 횟수, 서지 전류 크기, SPD(서지보호장치) 작동 시간 등을 계산하여 경보를 발생시킵니다.
동시에 장비는 SPD(서지보호장치) 원격신호 경보 상태를 감시하고, MOV(금속산화물바리스터)의 동작 누설 전류를 실시간으로 모니터링합니다. 수집된 모든 데이터는 프로세서에 의해 인코딩되어 RS485 버스를 통해 중앙 감시 센터로 전송됩니다.
시스템 감시 소프트웨어는 서지보호장치의 동작 상태를 실시간으로 표시하며, 감시된 서지 전류 값 및 MOV 동작 누설 전류를 기반으로 장비의 열화 상태를 판단합니다.
특징
SPD(서지보호장치) 동작 상태 실시간 모니터링: 고성능 센서를 통해 SPD(서지보호장치)를 통과하는 서지 전류의 파라미터(최대값, 극성, 횟수, 시간) 및 동작 누설 전류, SPD(서지보호장치) 분리기 상태 등을 실시간으로 수집하여 상태를 측정하고 기록하며 즉각 경보를 제공합니다.
SPD(서지보호장치) 성능 열화 예측 경보: 서지 전류 및 누설 전류에 대한 모니터링 데이터를 분석하여 사전 설정된 임계값 도달 시 SPD(서지보호장치) 성능 저하를 사전에 경고함으로써, 문제 모듈을 사전에 교체하여 사고를 미연에 방지할 수 있습니다.
원격 통신: RS485 인터페이스를 구성하고 Modbus 프로토콜을 지원하며, 실제 통신 요구에 따라 다양한 통신 포트로 확장 가능하여 원격 통신 및 장비 관리를 실현할 수 있습니다.
모듈형 설계: 서지보호 유닛과 모니터링 유닛 모두 모듈화 설계를 채택하여 설치 및 유지보수가 용이합니다.
고신뢰성 설계: 서지보호 유닛과 모니터링 유닛은 회로가 독립적으로 구성되어 있으며, 모니터링 유닛의 고장이 서지보호 성능에 영향을 주지 않아 낙뢰 방호 성능을 안정적으로 유지합니다. 또한, 전자파 내성을 고려한 설계를 채택하였으며, 모니터링 유닛은 GB/T 17626 기준의 내성 요구를 충족합니다.
사용 환경
| 모니터링 모듈 전원 |
DC: +4 V～+16 V |
| 온도 범위 |
-40℃ ～85℃ |
| 상대 습도 범위 |
5% ～95% |
| 해표고도 |
-500 m ～ +4000 m |
품 구성 (표준 구성)
| 품명 |
수량 |
단위 |
비고 |
| ZGZNSD20-F 스마트 SPD |
1 |
개 |
/ |
| 감시 센터 소프트웨어 |
1 |
세트 |
一프로젝트별 1세트 |
성능 지표
지능형 모니터링 모듈 부문
| 서지 전류 피크 모니터링 범위 |
±500 A～ ±20 kA |
| 서지 전류 피크 모니터링 오차 |
≤ ±15% |
| 누설 전류 모니터링 범위 |
50 μA～30 mA |
| 누설 전류 피크 모니터링 오차 |
≤ ±（표준값×10%＋2 μA） |
| SPD (서지보호장치) 작동 저장 횟수 |
1～999 |
| SPD (서지보호장치) 작동 시간 |
년월일 시분초 |
| 통신 방식 |
RS485 버스（Modbus 프로토콜） |
| 장비 소비 전력 |
< 0.5 W |
서지 보호기 부분
| IEC 61643-1에 따른 SPD (서지보호장치) |
Class Ⅱ |
| EN 61643-11에 따른 SPD (서지보호장치) |
Type 2 |
| 최대연속사용전압 Uc |
L-N: 385 V 50/60 Hz, N-PE: 255 V 50/60 Hz |
| 정격 방전 전류 In (8/20 μs) |
20 kA |
| 최대 방전 전류 Imax (8/20 μs) |
40 kA |
| 전압보호레벨 Up |
L-N: 1.8 kV, N-PE: 1.0 kV |
| 잔류 전압 Ures (3kA) |
1.5 kV |
| 정격 차단 잔류 전류 값 Ifi |
N-PE: 100 A rms |
| 최대 백업 퓨즈 |
80 A gL/gG |
| 접속 방식 |
병렬 |
| 보호 모드 |
L-N, N-PE |
| 응답 시간tA |
L-N: ≤ 25 ns, N-PE: ≤ 100 ns |
| 단자에 연결되는 구리선의 단면적 |
다심선: 1.5 mm2～25 mm2, 단심선: 1.5 mm2～35 mm2 |
| 토크: 단자 |
2.5 Nm |
| 적용 시스템 |
TT, TN |
| 품질 보증 기간 |
24 월 |
