ZGLJ-S2 낙뢰 모니터링
개요
ZGLJ-S2 본 시스템은 지능형 SPD(서지보호장치) 낙뢰 모니터링 모듈과 감시 서버 소프트웨어로 구성되며, SPD (서지보호장치) 의 경보 동작 및 발생 시각, 낙뢰 횟수, 낙뢰 전류의 크기, SPD (서지보호장치) 수명 예측 등을 실시간으로 정확히 감시할 수 있습니다. 또한, RS485 버스를 통해 지능형 SPD(서지보호장치) 낙뢰 모니터링 모듈에서 감시된 데이터를 감시 서버로 전송합니다. 낙뢰 보호 설비의 효과를 평가하고, 모니터링 지역의 방뢰 설계 및 개선 작업을 위한 근거를 제공합니다.
특징
1. SPD(서지보호장치) 경보 신호를 모니터링하고 수집할 수 있습니다.
2. 서지 전류의 최대값, 극성, 발생 횟수, 발생 시간을 모니터링할 수 있습니다.
3. 디지털 디스플레이를 통해 최근 낙뢰 횟수 및 열화 경보 신호를 실시간으로 표시합니다.
4. SPD (서지보호장치) 열화 추세를 사전 예측할 수 있으며, LIFE 표시등을 통해 SPD(서지보호장치) 수명 상태를 경고합니다.
5. 수집된 데이터는 RS485 버스를 통해 상위 제어 장치 (상위 시스템) 로 전송됩니다.
6. 상위 시스템 소프트웨어는 낙뢰 횟수, 전류 크기, 극성 및 발생 시각을 표시할 수 있습니다.
7. SPD (서지보호장치) 경보 신호 및 발생 시각을 실시간으로 표시합니다.
8. 모든 장비의 장비 정보 및 작동 상태를 조회할 수 있습니다.
9. 모든 장비에 대해 원격 구성 및 설정이 가능합니다.
사용 환경
| 항목 |
규정값 |
| 전원 |
DC: 12 V ±10% |
| 온도 범위 |
-40 ℃～85 ℃ |
| 상대 습도 범위 |
≤95 % |
| 대기압 |
86 kPa～106 kPa |
품 구성 (표준 구성)
| 품명 |
수량 |
단위 |
비고 |

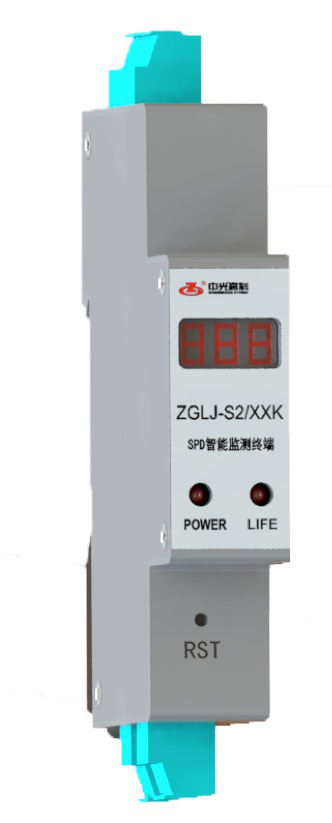

| ZGLJ-S2/XXK 스마트 SPD모니터링 모듈 |
1 |
개 |
/ |
| 낙뢰 전류 센서 |
1 |
개 |
설치 위치에 따라 센서 선택 |
| 감시 서버 |
1 |
개 |
옵션 사양 |
| 감시 서버 소프트웨어 |
1 |
세트 |
프로젝트별1개 |
ZGLJ-S2/XXK 에서 "XX"는 지능형 SPD (서지보호장치) 시스템이 모니터링 가능한 최대 서지 전류 크기 (FS) 를 의미하며, 예를 들어 ZGLJ-S2/20K SPD (서지보호장치) 지능형 모니터링 시스템은 최대 서지 전류 모니터링 값이 20 kA 임을 나타냅니다.
성능 매개변수
| 항목 |
규정값 |
| 모니터링 응용 |
SPD (서지보호장치) 모니터링, 뇌유도 모니터링, |
| 모니터링 항목 |
서지 전류 발생 시간, 피크값, 극성, 횟수，분리기 상태 |
| 최대 측정 피크값 (FS) |
20kA~80kA
（ 우선 선택값: 20kA, 40kA, 60kA, 80kA ） |
| 경보 시간 |
년월일 시분초 밀리초 |
| SPD (서지보호장치) 경보 신호 모니터링 채널 |
1 개 |
| 통신 방식 |
RS485버스 |
| 외함 보호등급 |
IP30 |
| 설치 방식 |
DIN 레일 방식 |
| 작동 전압 |
DC: 9～12V |
