ZGDJ-X1 분산형 고장 위치 탐지 시스템
개요
분산형 고장 위치 탐지 시스템은 기존의 고장 위치 장치를 변전소 이차 측에서 전력선 상으로 이동시켜, 고장 전류 행파를 직접 수집하고, 여러 측정 지점에서의 전류 행파를 협조적으로 분석하여 최종 고장 지점을 정확히 산출합니다. 기존의 고장 기록 기반 측정 방식 및 행파 위치 장치와 비교할 때, 본 분산형 고장 위치 시스템은 전류 행파를 보다 정확하게 추출하며, 회선 운전 상태 정보를 반영하여 계산 결과를 보정함으로써 위치 탐지 정확도를 크게 향상시킬 수 있습니다. 또한, 낙뢰 간섭에 대해서도 본 시스템은 낙뢰 전류 행파의 시간 영역 정보를 활용하여 극성, 에너지 스펙트럼 등의 요소를 분석함으로써 낙뢰 유형을 효과적으로 식별할 수 있으며, 이를 통해 운전 부서가 보다 정밀한 낙뢰 대응 계획을 수립할 수 있도록 지원합니다. 본 시스템은 고장 구간과 고장 지점을 신속하게 파악할 수 있어 복구 시간을 단축하고, 전력 공급의 신뢰성을 크게 향상시켜 고장으로 인한 직접 및 간접 손실을 효과적으로 줄일 수 있습니다.
적용 범위: 본 시스템은 35kV 이상 전압 등급의 전력선에서 발생하는 트립(차단) 고장의 구간 탐지 및 정밀 위치 파악에 적합합니다.

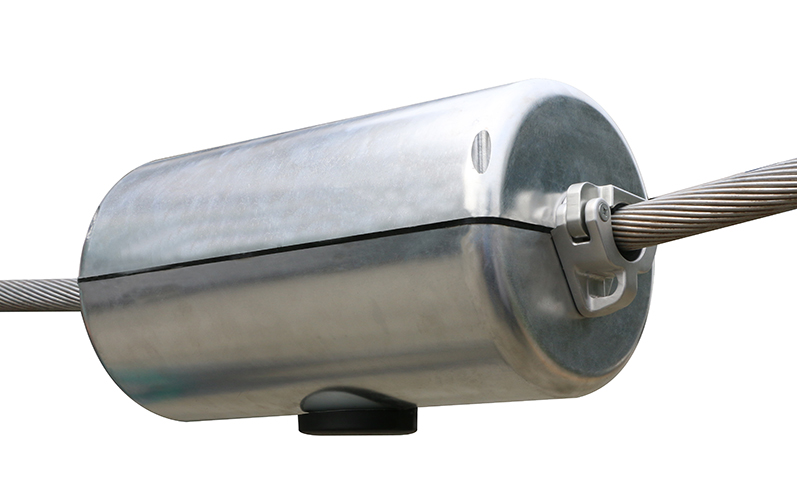

모니터링 단말기
모니터링 단말기는 송전선로에 분산 설치되며, 일반적으로 20~30 km마다 1조씩 설치되어 송전선로의 고장 신호를 수집합니다.
성능 지표
| 거리 측정 정밀도 |
≤ ±300 M |
| 허용 지속 전선 부하 전류 |
≤ 1000 A |
| 기동 전류 |
≥ 50 A |
| 고장 구간 위치 신뢰도 |
＞ 99% |
|
뢰격 및 비뢰격 고장 판별 정확도
|
＞ 95% |
| 뇌격/비뇌격 고장 식별 정확도 |
＞ 90% |
| 실시간성 지표: 고장 신호 업로드 시간 |
＜ 60 ss |
| 데이터 센터 모니터링 회선 용량 |
＞ 10000 개의 |
