접지 모니터링 시스템 - 접지 제품

개요
본 시스템은 모니터링 장치, 태양광 패널, 온·습도 센서, 모니터링 소프트웨어 등으로 구성되며, 외함 재질은 내고온성, 방부식성, 난연성을 갖추고 있어 실외 및 실내 장기 온라인 모니터링 환경에서도 고정밀도, 고안정성, 고신뢰성을 보장합니다. 모니터링 장치는 서버로부터의 명령을 수신하여 모니터링 시간 간격을 조정할 수 있으며, 측정된 데이터를 백엔드 서버로 전송합니다. 백엔드 서버는 리포트를 자동으로 생성하여, 이력 데이터를 저장하고 조회, 출력, 분석 등에 활용할 수 있도록 지원합니다.

본 시스템은 송전선 철탑, 통신 철탑 등에 적용 가능하며, 철탑의 접지 저항 및 토양 온도·습도 데이터를 자동으로 온라인 모니터링하여 GPRS 통신을 통해 백엔드 서버로 전송합니다. 또한 고객 요구에 따라 모니터링 시간 및 주기를 설정할 수 있습니다.

적용 기준
IEC 61010-4-3; IEC 61010-1; IEC 1010-2-31; IEC 61557-1,5; IEC 60529

사용 환경

리튬 배터리	5000m AH, 7.4V
태양광 패널	5W, 18V
온도 범위	-40 ℃～55 ℃
상대 습도 범위	≤80 %
기압 및 해발 범위	86kPa～106kPa

품 구성 (표준 구성)

품명	수량	단위	비고
모니터링 장치	1	대	/
전극	2	개	/
케이블선	1.5	M	AVR*4
케이블선	1.5	M	AVR*2
BVR 전선	150	M	빨강, 파랑, 검정 전선 각 50m
온·습도 센서	1	세트
감시 서비스 소프트웨어	1	세트	프로젝트별 1세트
WEB 소프트웨어	1	세트	프로젝트별 1세트

성능 지표

모니터링 기능	측정 범위	정밀도	분해능
접지 저항	0.01Ω～20Ω	±2% rdg ±3 dgt (보조 접지 저항100Ω±5%，대지 전압＜10V)	0.01Ω
	20Ω～200Ω		0.1Ω
	200Ω～2000Ω		1Ω

기술 사양

기능	송전 철탑 접지 저항 및 토양 온·습도 온라인 모니터링
모니터링 방법	고정밀 3선식 모니터링 접지 저항: 정격 전류 가변 극 방식, 전류 모니터링 11mA Max, 128Hz 접지 전압: 정류 평균값
데이터 모드	평균값
모니터링 시간	접지 저항: 약 120초 (4 회)
모니터링 횟수	10,000 회 이상
통신 방식	GPRS 통신
데이터 저장	모니터링 데이터를 장비에 저장하며, 100개의 이력 데이터를 순환 갱신
데이터 전송	매 모니터링 종료 후 데이터를 GPRS 통신 방식으로 백엔드 서버에 전송
간격 시간	설정 가능, 자동 모니터링 간격 시간 설정 범위: 1~999 시간
소비 전력	대기 모드: 25mA Max
	모니터링: 650mA Max
	전송 데이터: 1.42A Max
중량	모니터링 장치: 3.5kg
과부하 보호	접지 저항 측정 시: E-P, E-C 각 포트 간 시간 AC 280V/3 (초)
절연 저항	10이상 10 MΩ (회로와 외함 간)
방수 등급	IP65
오염 등급	2

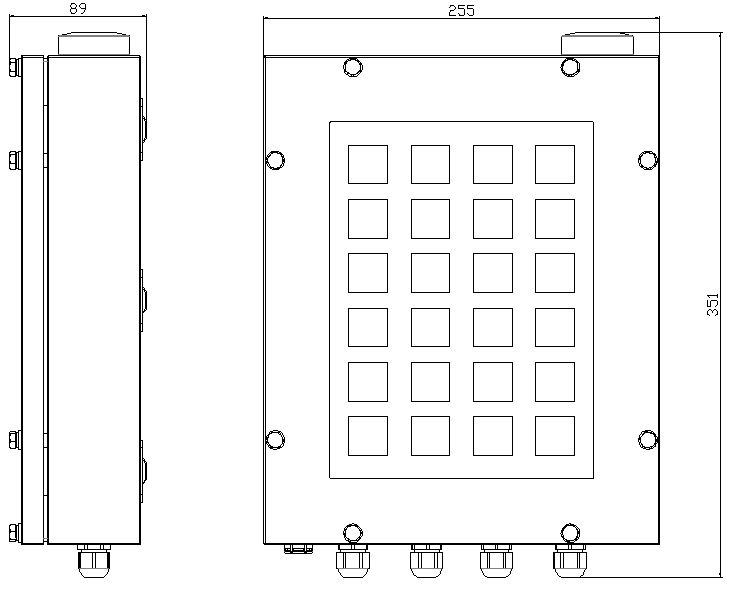

외형 치수
