ZGZH-115(TY)
개요
본 제품은 전원 및 영상 신호 보호 기능을 통합한 일체형으로, 금속 하우징을 채택하여 외관이 우수하며, 설치 및 배선이 간편합니다. 또한, 내식성, 난연성, 전자파 차폐 및 고장 표시 기능을 갖추고 있습니다. 전원부는 단상 직렬 방식으로 구성되어 있으며, AC 24V 및 부하 전류 5A 이하의 각종 전자 전기 장비에 적합합니다. 영상 신호부는 카메라 등의 장비 보호에 사용됩니다. RJ45의 실드 하우징과 전체 제품 외함은 SE (신호 접지) 로, 두 부분은 상호 연결되어 있습니다.
적용 기준
GB 18802.1-2011; GB/T 18802.21-2004
기술 지표
| 전원 부분 |
| 작동 전압 |
24 V AC |
| 최대연속사용전압 |
35 V AC |
| 정격 부하 전류 |
5 A |
| 부하 측 서지 내성 |
1 kA |
| 정격 방전 전류 8/20 μs |
5 kA |
| 최대 방전 전류 8/20 μs |
10 kA |
| 전압보호레벨 8/20 μs |
≤ 0.16 kV |
| 보호 모드 |
L1~PE; L2~PE |
| 외형 치수 |
138*76.5*40.5 mm |
| 중량 |
≤ 350 g |
| 영상 부분 |
| 연결 형식 |
RJ45-소켓이며 |
| 보호 대상 핀 |
1, 2; 3, 6 |
| 작동 전압 |
5 V |
| 전송 속도 |
100 Mbit/s |
| 삽입 손실 |
≤ 1 dB |
| 제한 전압 8/20 μs |
L-L |
≤ 30 V |
| 서지 제한 전압 1.2/50 μs; 8/20 μs |
L-L |
600 V; 300 A |
≤ 70 V |
| L-PE |
5 kV; 2.5 kA |
≤ 150 V |
| 서지 내성 능력 1.2/50 μs; 8/20 μs |
L-L |
600 V; 300 A |
| L-PE |
5 kV; 2.5 kA |
| SE-PE |
10 kV; 5 kA |

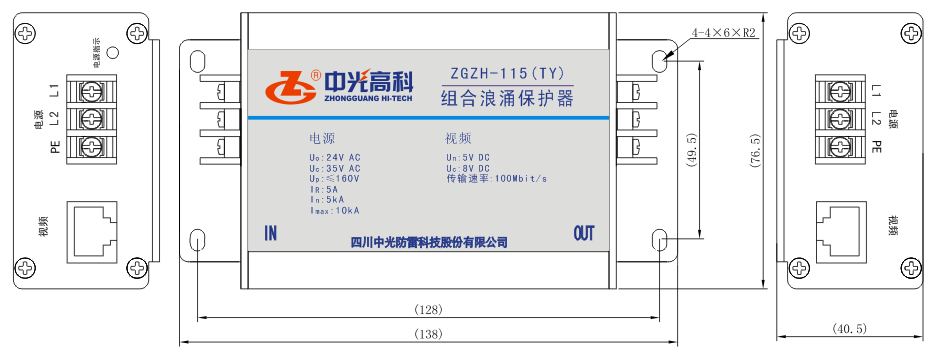

외형 구조
