개요
본 제품은 전원 및 영상 신호 보호 기능을 통합한 일체형으로, 금속 하우징을 채택하여 외관이 우수하며, 설치 및 배선이 간편합니다. 또한, 내식성, 난연성, 전자파 차폐 및 고장 표시 기능을 갖추고 있습니다. 전원부는 단상 직렬 방식으로 구성되어 있으며, 220 (50/60Hz) 및 부하 전류 4A 이하의 각종 전자 전기 장비에 적합합니다. 본 제품은 전원, 영상 신호, 팬틸트 제어 신호 보호 기능을 통합하였으며, 영상 신호 및 팬틸트 제어 신호는 각각 카메라 및 팬틸트 제어 장비 보호에 사용됩니다. 3단자형 단자대 구성 중 하나는 PE (낙뢰 접지) 단자로 사용됩니다.
적용 기준
GB 18802.1-2002; GB/T18802.21-2004
| 전원 부분 |
| 작동 전압 |
220 V AC |
| 최대연속사용전압 |
385 V AC |
| 정격 부하 전류 |
4 A |
| 정격 방전 전류 8/20 μs |
10 kA |
| 최대 방전 전류 8/20 μs |
20 kA |
| 제한 전압 8/20 μs 10 kA |
≤ 1.2 kV |
| 보호 모드 |
L-PE; N-PE |
| 외형 치수 |
138*76.5*40.5 mm |
| 중량 |
≤ 350 g |
| 영상 부분 |
| 연결 형식 |
RJ45-소켓이며 |
| 보호 대상 핀 |
1, 2; 3, 6 |
| 최대연속사용전압 |
5 V |
| 전송 속도 |
100 Mbit/s |
| 삽입 손실 |
≤ 1 dB |
| 서지 제한 전압 10/700μs |
≤ 30 V |
| 서지 제한 전압 1.2/50 μs; 8/20 μs |
L-L |
600 V; 300 A |
≤ 50 V |
| L-PE |
6 kV; 3 kA |
≤ 150 V |
| 서지 내성 능력 1.2/50 μs; 8/20 μs |
L-L |
600 V; 300 A |
| L-PE |
6 kV; 3 kA |
| SE-PE |
10 kV; 5 kA |
| 팬틸트 제어 부분 |
| 연결 형식 |
단자 |
| 보호 대상 핀 |
A, B 핀 |
| 최대연속사용전압 |
8 V |
| 전송 속도 |
2 Mbit/s |
| 삽입 손실 |
≤ 0.5 dB |
| 서지 제한 전압 10/700 μs |
≤ 30 V |
| 서지 제한 전압 1.2/50 μs; 10 kA; 8/20 μs; 5 kA |
≤ 350 V |
| 서지 내성 능력 1.2/50 μs; 8/20 μs |
10 kV; 5 kA |

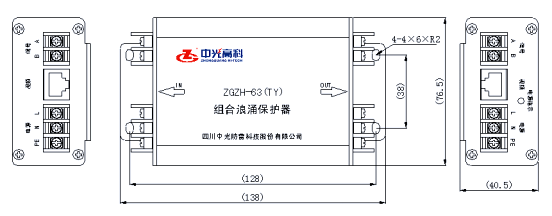

외형 구조
